【ノーブランド品】赤外線光電気反射センサーロング検出距離赤いプラスチック

商品説明

説明：

1113年ブレイクアウトボードのこのバージョンは、バックセンサーに反射されたIR光の量に応じて変化します簡単に使用できるアナログ出力を備えています。
この小さなボードは、ライン検出アプリケーションに最適であり、両方の3.3Vおよび5Vシステムで使用することができます。

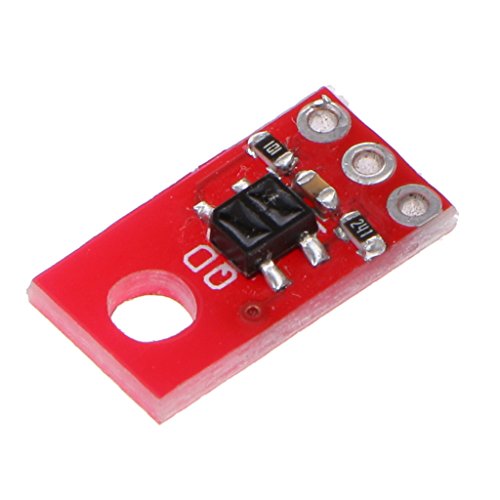

ボードの1113年のIR反射率センサは、2つの部分から構成されている - IRが発光LEDとIR敏感なフォトトランジスタ。
あなたはVCCに電源を投入するとGNDは、センサ内部のIR LEDをピンすると点灯します。 100Ωの抵抗は、オンボードであり、電流を制限するために、LEDと直列に配置されました。 10kΩの抵抗が高出力ピンを引っ張るが、LEDからの光が戻ってフォトトランジスタ上に反映されると、出力が低く行くために開始されます。
フォトトランジスタによって検出された複数のIR光、ブレークアウトボードの低い出力電圧。
これらのセンサは、広くロボットの次の行に使用されている - 白い表面が黒よりもはるかに多くの光を反射します

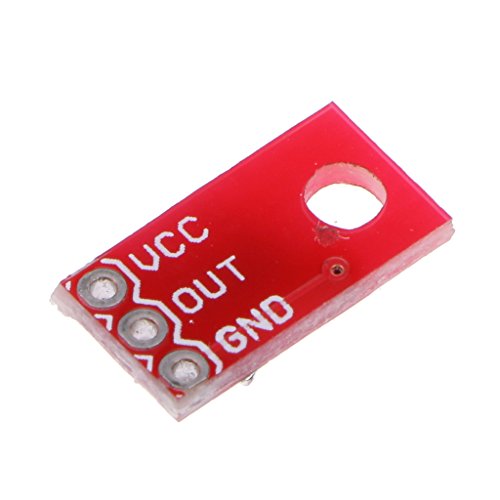

電源入力とアナログ出力ピンは、3ピンに0.1 \ "ピッチ・ヘッダを持ち出している。あなたが何かの上にボードをネジ止めする場合、ボードは、単一の取り付け穴があります。
サイズ：14ミリメートル* 7ミリメートルの* 4mmの
材質：プラスチック
カラー：レッド

パッケージに含まれるもの：

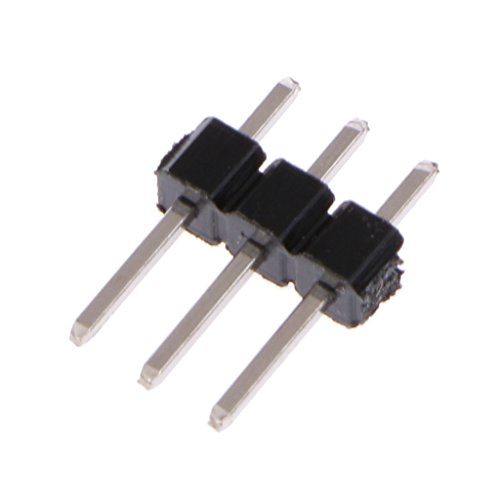

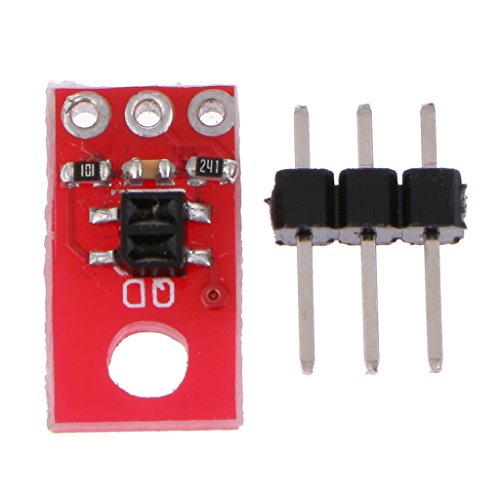

1ピンヘッダーと1×ブレイクアウトボード
