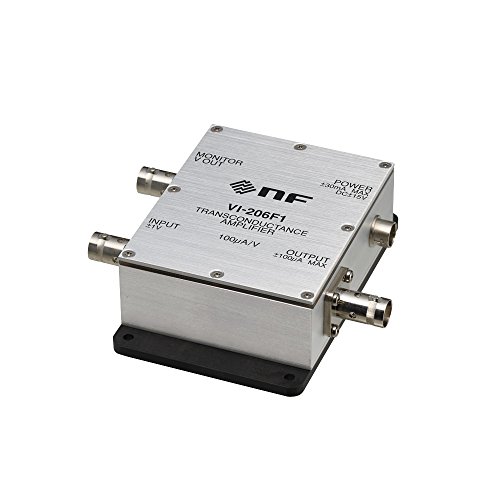

電圧電流変換モジュール 変換利得100μA/V, VI-206F1
- メーカー
- エヌエフ回路設計ブロック
- JAN
- VI-206F1
- メーカー品番
- VI-206F1
- メーカー希望小売価格
- ¥105,840
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
【絶対定格】◆電源電圧(±Vs) ±18V ◆信号入力電流 ±2V 【入力部】◆入力コネクタ BNC ◆入力インピーダンス 1MΩ±5%以内 【出力部】◆出力コネクタ BNC ◆出力電流 ±100μA以上 ◆出力雑音電流 10nArms以下 ◆出力クランプ電圧 約±11V 【電圧電流変換部】◆電圧電流変換利得 100μA/V±3%以内 ◆負荷抵抗範囲 0Ω～100kΩ ◆周波数特性 DC～7kHz以上 【出力電圧モニタ部】◆出力コネクタ BNC ◆出力インピーダンス 100Ω±10%以内 ◆出力オフセット電圧 ±7.5mV以下 ◆負荷インピーダンス 100kΩ以上 【電源】◆動作電源電圧範囲 ±15V±1V ◆消費電流 ±30mA以下 【その他】◆寸法 65 x 80 x 27.6 mm ◆質量 約200g ◆電源は別途ご用意下さい ◆推奨電源 (低雑音直流電源 LPシリーズ) および専用ケーブルを用意しています ◆データシートは別途ご用意しています
特記事項
- 両極性の出力電流を供給可能な電圧電流変換モジュール
- 出力電流は入力電圧に比例（100μA/V）
- 変換利得 100μA/V、最大出力電流 ±100μA
- 周波数範囲 DC～7kHz
- 出力電圧モニタ装備、負荷に影響を与えず出力電圧を観測可能
