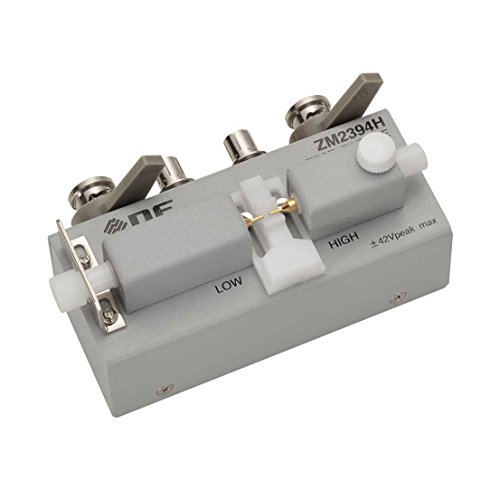

チップテストフィクスチャ 30MHz　ZM2394H

商品説明

【適合測定器】4端子対または4端子構造の測定端子(BNC)を持つLCRメータ　インピーダンスアナライザ　※テストフィクスチャのコネクタ部と同じピッチの製品　【適合試料】側面に電極を持つ表面実装部品 ◆最小寸法：JIS 0603M（EIA 0201）、厚さ0.3mm ◆最大寸法：底面14mm 角、高さ14mm ※形状によっては、適合しないことがあります 【電圧範囲】±42V【追加誤差（参考値）】◆浮遊容量Cp　＜0.1pF（プローブ間隔1mm、1MHz）　◆残留インダクタンスLs　＜120nH（両プローブの先端を接触、1MHz）　◆残留インピーダンス｜Z｜　＜20mΩ（両プローブの先端を接触、1kHz）　【注意事項】校正証明書、検査成績書、およびトレーサビリティチャートは添付していません。残留インピーダンスは接触抵抗を含むため、汚れや接触圧により増大することがあります。【納期】在庫切れの場合は、2営業日以内にご連絡致します。
