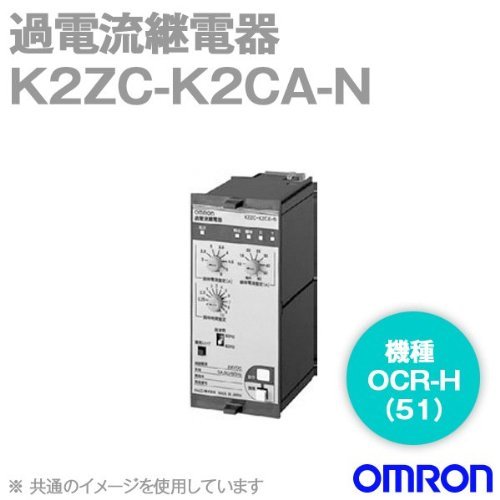

オムロン(OMRON) K2ZC-K2CA-N 分散型電源対応 系統連系用複合継電器 (過電流継電器) (OCR-H) (51） NN

商品説明

[機種] OCR-H-51
[名称] 過電流継電器
[準拠規格] JIS C 4602
[形式] K2ZC-K2CA-N
[目的] 構内過負荷・短絡事故
[定格電圧] -
[定格電流] AC5A
[定格周波数] 50、60Hz切替え
[動作値整定範囲] 限時電流：2-2.5-3-3.5-4-4.5-5-6A，瞬時電流：10-15-20-25-30-40-50-60A-除外
[動作時間整定範囲] 0.25-0.5-1-2-3-4-5-6-7-8-9-10
[制御電源＊1] DC24V（＋30％、-20％）
[消費電流＊2] 130mA
[入力回路定格値消費電力] 0.5VA（5A時）
[接点出力]　トリップ用リレー：1c
　警報用リレー：1a
[接点容量]
　開閉容量 DC220V 10A 1,000回（L/R＝0ms 通電時間 0.3s）DC110V 15A 1,000回（L/R＝0ms 通電時間 0.3s）
　閉路容量 DC30W（最大電圧 110V、最大電流 1A） 1,000回（L/R＝25ms）AC80VA（最大電圧 220V、最大電流 1A） 1,000回（cosΦ ＝0.1）
[質量（約）] 450g

＊1. 制御電源がDC100/110Vの場合は、形K2ZC-PS電源アダプタ、または形K2ZC-PSU-N電源アダプタユニットを介して供給します。
＊2. 定格電圧（DC24V）を印加し、継電器が動作した状態の値です。
