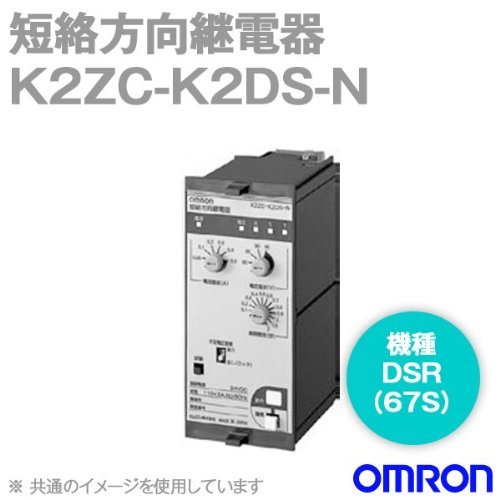

オムロン(OMRON) K2ZC-K2DS-N 分散型電源対応 系統連系用複合継電器 (短絡方向継電器) (DSR) （67S) NN

商品説明

[機種] DSR（67S）
[名称] 短絡方向継電器
[準拠規格] JEC 2500
[形式] K2ZC-K2DS-N
[目的] 系統短絡事故
[定格電圧] AC110V
[定格電流] AC5A
[定格周波数] 50/60Hz（共用）
[動作値整定範囲] 電流：0.05-0.1-0.2-0.3-0.4-0.5A
　不足電圧：80-85-90-95V
[動作時間整定範囲] 0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1-1.5-2s
[制御電源 ＊1] DC24V（＋30％、-20％）
[消費電流 ＊2] 130mA
[入力回路定格値消費電力]
　0.5VA（5A時）
　0.5VA（110V時）
[接点出力]　トリップ用リレー：1c
　警報用リレー：1a
[接点容量]
　開閉容量 DC220V 10A 1,000回（L/R＝0ms 通電時間 0.3s）DC110V 15A 1,000回（L/R＝0ms 通電時間 0.3s）
　閉路容量 DC30W（最大電圧 110V、最大電流 1A） 1,000回（L/R＝25ms）AC80VA（最大電圧 220V、最大電流 1A） 1,000回（cosΦ ＝0.1）
[質量（約）] 500g

＊1. 制御電源がDC100/110Vの場合は、形K2ZC-PS電源アダプタ、または形K2ZC-PSU-N電源アダプタユニットを介して供給します。
＊2. 定格電圧（DC24V）を印加し、継電器が動作した状態の値です。
