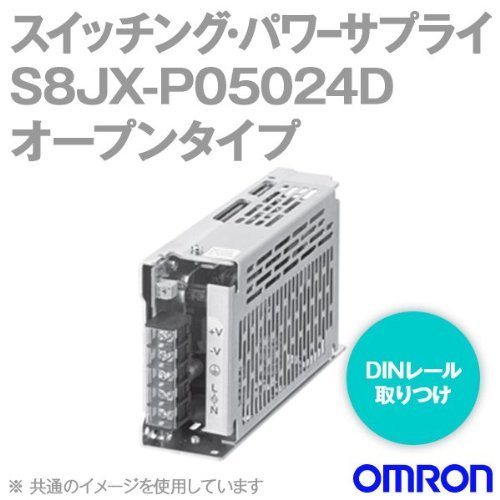

オムロン(OMRON) S8JX-P05024D スイッチング・パワーサプライ (オープンタイプ/DINレール取りつけタイプ 50W)(AC100-240V入力/24V4.2A出力) NN

商品説明

定格
[容量] 50W
[効率] 77%以上
[定格入力電圧] AC100～240V
[入力電圧許容変動範囲]
　AC85～264V
　DC80～370V
[DC入力時の注意] EC指令と各種安全規格(UL、EN、他)の適用範囲はAC100～240V(AC85～264V)です。
[周波数] 50/60 Hz （47～63Hz 単相）
[入力電流]
　0.75A以下 （AC100V入力時）
　0.4A以下 （AC200V入力時）
[力率] 0.9以上
[高調波電流] EN61000-3-2
[リーク電流]
　0.5mA以下 （AC100V入力時）
　1mA以下 （AC200V入力時）
[突入電流]
　17.5A以下 （AC100V入力時(25℃コールドスタートにて)）
　35A以下 （AC200V入力時(25℃コールドスタートにて)）
[出力電圧] DC24V
[電圧可変範囲]
　-10～+15% （V.ADJにて）
　（V.ADJのボリューム操作では電圧可変範囲以上に電圧が上昇します。出力電圧を可変する場合は、電源の出力電圧を確認し負荷を破損させないようご注意ください。）
[リップルノイズ] 2%(p-p)以下 （定格入出力にて）
[出力特性（静的入力変動）] 0.4%以下 (入力電圧はACにて)
[出力特性（静的負荷変動）] 0.8%以下 (定格入力、0～100%負荷にて)
[出力特性（周囲温度変動）] 0.05%/℃以下(定格入出力にて)
[出力電流] 2.1A
[起動時間] 1000ms以下
[出力保持時間] 20ms 以上 （定格入力電圧(AC100VまたはAC200V)、100%負荷にて）
[過電流保護]
　定格出力電流の105～160%
　垂下形、自動復帰
[過電圧保護]
　定格出力電圧の130%以上で動作。遮断形
　復帰方法: 入力再投入復帰(OFF時間: 3min以上)
[過熱保護] なし
[並列運転] 不可(ただしバックアップ運転可能、外付けダイオード要)
[直列運転] 可(2台まで接続可能。外付けダイオード必要)
[適用規格（UL）] 規格番号: UL Listed: UL508 (Listing) / UL UR: UL60950-1 (Recognition)
[適用規格（CSA）] 規格番号: cUL Listed: CSA C22.2 No.107.1 / cUR: CSA C22.2 No.60950-1
[適用規格（EN）] 規格番号: EN50178 / EN60950-1
[適用規格（EC指令（EMC指令））]
　放射妨害電界強度: EN55011 Group 1 Class B 適合
　雑音端子電圧: EN55011 Group 1 Class B 適合、FCCクラスB準拠
[適用規格（VDE）] 規格番号: VDE0160 / VDE0805 Teil 1
[適用規格（SEMI規格）] F47-0706(AC200V入力時)
[適用規格（その他）] 準拠規格: 端子部: DIN EN50274(VDE0660-514)準拠
[周囲温度範囲]
　使用時: -10～70℃
　保存時: -25～75℃
　(ただし、氷結、結露しないこと）
[周囲湿度範囲]
　使用時: 25～85%
　保存時: 25～90%
　(ただし、氷結、結露しないこと）
[耐電圧]
　(入力一括)と(出力一括)間: AC 3kV 1min (検出電流20mA)
　(入力一括)と(PE)間: AC 2kV 1min (検出電流20mA)
　(出力一括)と(PE)間: AC 1kV 1min (検出電流20mA)
[絶縁抵抗] (出力一括)と(入力一括、PE)間: 100MΩ以上 （DC500Vにて）
[耐振動] 10～55Hz 片振幅 0.375mm 3方向 各2h
[耐衝撃] 150m/s^2、6方向 各3回
[冷却方式] 自然空冷
[構造] オープンタイプ
[端子台タイプ] ネジ端子
[取り付け] DINレール取りつけタイプ
