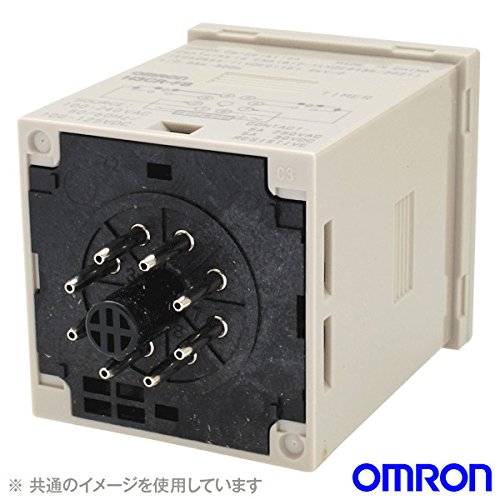

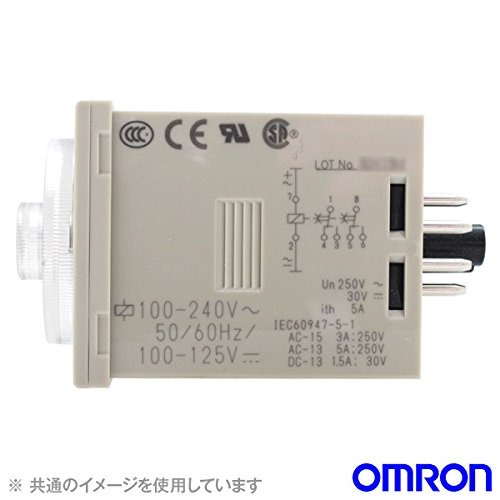

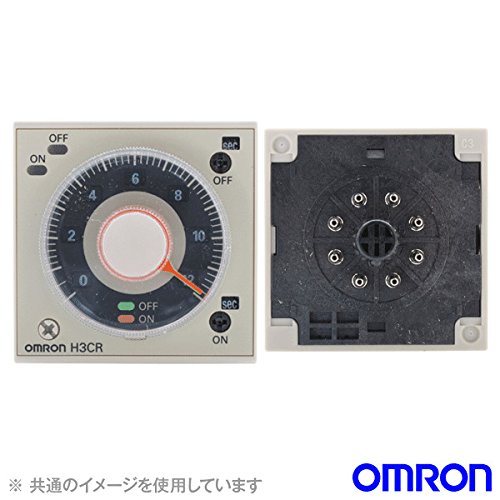

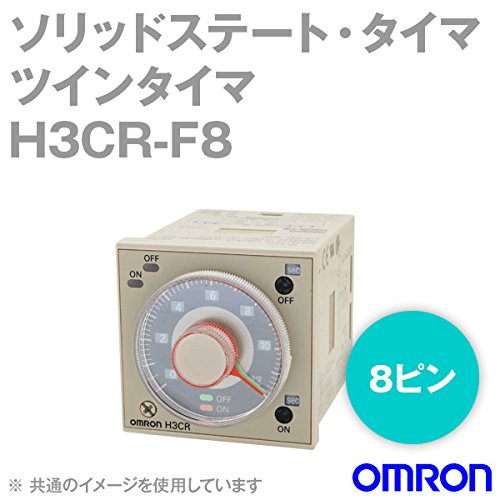

オムロン(OMRON) H3CR-F8 AC24～48V/DC12～48V ソリッドステート・タイマ ツインタイマ (フリッカオフスタート) (8ピン) (アナログタイマ) NN

商品説明

[電源電圧＊1 ＊2 ＊3] AC24～48V 50/60Hz/DC12～48V
[許容電圧変動範囲] 電源電圧の85～110%（DC12Vは90～110%）
[電源リセット] 最小電源開放時間 0.1s
[消費電力] AC/DC24V ：約2VA/1.7W（AC24V時）、約1.0W（DC24V時）
[復帰電圧] 電源電圧の10%以下
[制御出力] 接点出力 ： AC250V/DC30V 5A
抵抗負荷（cosφ＝1）
最小適用負荷 DC5V 10mA（P水準、 参考値）
接点材質：Ag合金
[動作時間のばらつき] ±0.2%（最大目盛りに対する割合）以下（1.2s、3sレンジでは±0.2%±10ms以下）
[セット誤差] ±5%（最大目盛りに対する割合） ±50ms以下
[復帰時間] 0.1s以下
[電圧の影響] ±0.2%（最大目盛りに対する割合）以下（1.2s、3sレンジでは±0.2%±10ms以下）
[温度の影響] ±1%（最大目盛りに対する割合）以下（1.2s、3sレンジでは±1%±10ms以下）
[絶縁抵抗] 100MΩ以上（DC500Vメガにて）
[耐電圧] AC2,000V 50/60Hz 1min（充電金属部と非充電金属部間）
AC2,000V 50/60Hz 1min（制御出力と操作回路間）
AC2,000V 50/60Hz 1min（異極接点間）
AC1,000V 50/60Hz 1min（非連続接点間）
[インパルス電圧] 5kV（電源端子間）ただし、AC24～48/DC12～48Vタイプは1kV
5kV（導電部端子と露出した非充電金属部間）
ただし、AC24～48/DC12～48Vタイプは1.5kV
[耐ノイズ] ノイズシミュレータによる方形波ノイズ（パルス幅 100ns/1μs立ち上がり1ns）
±1.5kV（電源端子間）
[静電気耐力] 8kV（誤動作） 15kV（破壊）
[保護構造] IP40（パネル表面部）
[質量] 約100g
[安全規格] UL508、 CSA C22.2 No.14、 NK、 LR、 CCC取得
EN61812-1、 IEC60664-1 4kV/2適合
[EMC] （EMI）；EN61812-1
放射妨害電界強度；EN55011 Group 1 classA
雑音端子電圧；EN55011 Group 1 classA
（EMS）；EN61812-1
静電気放電イミュニティ；IEC61000-4-2 ：6kV接触、8kV気中
電界強度イミュニティ；
IEC61000-4-3 ：10V/m AM変調（80MHz～1GHz）
3V/m AM変調（1.4～2GHz）、1V/m AM変調（2～2.7GHz）
10V/m パルス変調（900MHz±5MHz）
伝導性ノイズイミュニティ；IEC61000-4-6 ：10V（0.15～80MHz）
バーストノイズイミュニティ；IEC61000-4-4 ：2kV 電源線、2kV I/O信号線
サージイミュニティ；IEC61000-4-5 ：1kV線間、2kV大地間
電圧ディップ；IEC61000-4-11： 0%、 1サイクル 70%、 25/30サイクル
瞬時停電；IEC61000-4-11： 0%、 250/300サイクル
[入力機能] なし
[出力機能]
制御出力 ON用セットダイヤルとOFF用セットダイヤルで設定した時間に応じて
出力がON、OFFします。

＊1. DC仕様のリップルは20％以下（単相全波整流電源まで使用可能）
＊2. インバータの出力を電源として使用しないでください。
＊3. 交流2線式の近接センサーとタイマの組み合わせでご使用される場合は、メーカーHPをご覧ください。
