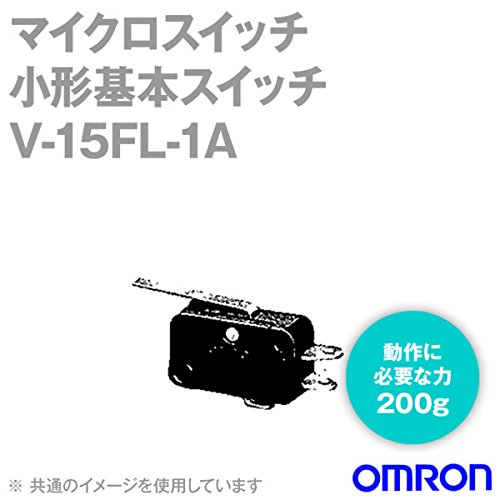

オムロン(OMRON) V-15FL-1A マイクロスイッチ 小形基本スイッチ (ヒンジ・レバー形) (1c) (はんだづけ端子(-A)) NN

商品説明

[形式] V-15FL-1A
[シリーズ] 小形基本スイッチ 形 V
[種類]
　一般用
　基準形
[アクチュエータ] ヒンジ・レバー形
[接触仕様] 1c（双投接点）
[端子仕様] はんだづけ端子(-A)

定格

■無誘導負荷(A)
[抵抗負荷]
　常時開路・常時閉路 15(AC125,250V,DC8,14V)
　10(DC30V)
　0.6(DC125V)
　0.3(DC250V)
[ランプ負荷]
　常時開路・常時閉路 3(AC125V)
　2(AC250V)
　4(DC8,14,30V)
　0.1(DC125V)
　0.05(DC250V)

■誘導負荷(A)
[誘導負荷]
　常時開路・常時閉路 10(AC125,250,DC8,14V)
　6(DC30V)
　0.6(DC125V)
　0.3(DC250V)
[電動機負荷]
　常時開路・常時閉路 4(AC125,DC30V)
　3(AC250V)
　6(DC8,14V)
　0.1(DC125V)
　0.05(DC250V)

注
上記数値は定常電流を示します。
誘導負荷とは、力率0.4以上(交流)、時定数7ms以下(直流)です。
ランプ負荷とは、10倍の突入電流を有するものとします。
電動機負荷とは、6倍の突入電流を有するものとします。

性能

[許容操作速度] 0.1mm～1m/S
[許容操作ひん度]
　機械的 600回/min
　電気的 60回/min
[絶縁抵抗] 100MΩ以上（DC500Vメガにて）
[接触抵抗（初期値）] 最大15mΩ(初期値)
[耐電圧]
　同極端子間 AC1,000V 50/60Hz 1min
　充電金属部とアース間(セパレータつき) AC1,500V 50/60Hz 1min
　各端子と非充電金属部間 AC1,500V 50/60Hz 1min
[振動] 誤動作 10～55Hz　複振幅1.5mm
[衝撃]
　耐久 約1,000m/s^2 (約100G)
　誤動作 約300m/s^2 (約300G)
[耐久性]
　機械的 100万回以上
　電気的 2.5万回以上
[突入電流] 常時閉路・常時開路 最大36A
[使用周囲温度] -25～+80℃(ただし氷結しないこと)
[使用周囲湿度] 80％RH以上
[質量] 約6～10g

動作

[OF　最大] 200g
[RF 最少] 25g
[PT 最大] 3.3mm
[OT　最少] 1.6mm
[MD　最大] 1.2mm
[OP] 15.2±1.2mm
