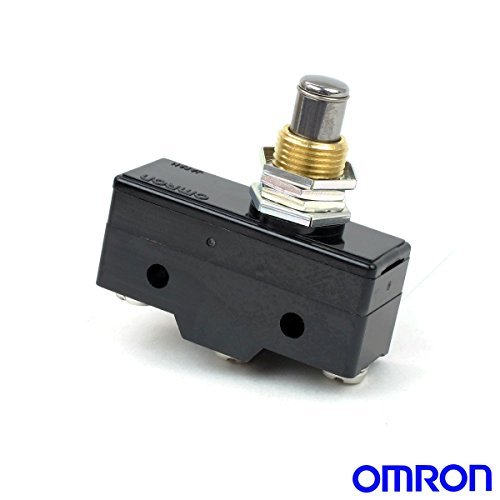

オムロン(OMRON) A-20GQ-B 高容量形基本スイッチ （パネル取付押しボタン形） （はんだづけ端子） NN

商品説明

定格

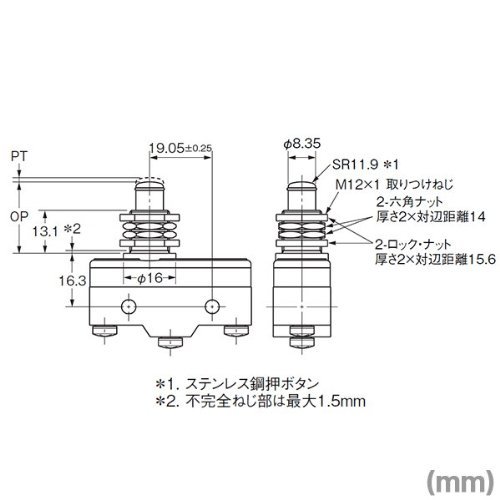

[アクチュエータ] パネル取り付け押ボタン形(φ8.35・SUS押ボタン)
[感度] 標準
[動作形] 一般形
[動作方式] スナップアクション
[スイッチ機構] 自己復帰機構
[接触形式] 単極双投形
[接点構成] 1c
[接点間隔] 0.5mm

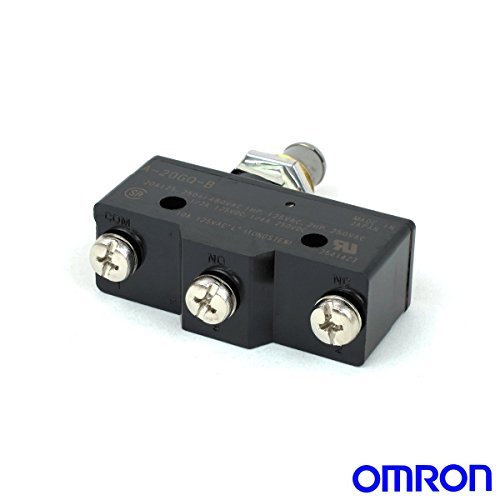

[端子仕様] ねじ締め端子(M4)
[負荷] 高容量
[定格通電電流] 20A
[開閉能力（AC）無誘導負荷] (定格電圧/抵抗負荷/ランプ負荷)
　AC125V / 20A(NC) 20A(NO) / 7.5A(NC) 7.5A(NO)
　AC250V / 20A(NC) 20A(NO) / 7.5A(NC) 7.5A(NO)
　AC500V / 15A(NC) 15A(NO) / 4A(NC) 4A(NO)
[開閉能力（AC）誘導負荷] (定格電圧/誘導負荷/電動機負荷)
　AC125V / 20A(NC) 20A(NO) / 12.5A(NC) 12.5A(NO)
　AC250V / 20A(NC) 20A(NO) / 8.3A(NC) 8.3A(NO)
　AC500V / 10A(NC) 10A(NO) / 2A(NC) 2A(NO)
[開閉能力（DC）無誘導負荷] (定格電圧/抵抗負荷/ランプ負荷)
　DC8V / 20A(NC) 20A(NO) / 3A(NC) 1.5A(NO)
　DC14V / 20A(NC) 20A(NO) / 3A(NC) 1.5A(NO)
　DC30V / 6A(NC) 6A(NO) / 3A(NC) 1.5A(NO)
　DC125V / 0.5A(NC) 0.5A(NO) / 0.5A(NC) 0.5A(NO)
　DC250V / 0.25A(NC) 0.25A(NO) / 0.25A(NC)
0.25A(NO)
[開閉能力（DC）誘導負荷] (定格電圧/誘導負荷/電動機負荷)
　DC8V / 20A(NC) 20A(NO) / 12.5A(NC) 12.5A(NO)
　DC14V / 15A(NC) 15A(NO) / 12.5A(NC) 12.5A(NO)
　DC30V / 5A(NC) 5A(NO) / 5A(NC) 5A(NO)
　DC125V / 0.05A(NC) 0.05A(NO) / 0.05A(NC) 0.05A(NO)
　DC250V / 0.03A(NC) 0.03A(NO) / 0.03A(NC) 0.03A(NO)
[開閉能力説明]
ランプ負荷とは10倍の突入電流を有するもの。
誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。
電動機負荷とは6倍の突入電流を有するもの。
