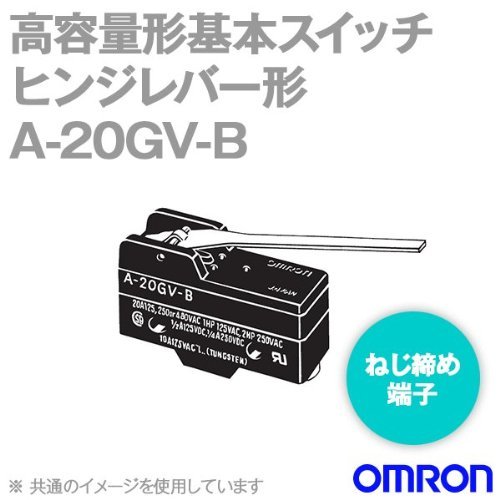

オムロン(OMRON) A-20GV-B 高容量形基本スイッチ （ヒンジレバー形） （ねじ締め端子） NN

商品説明

定格

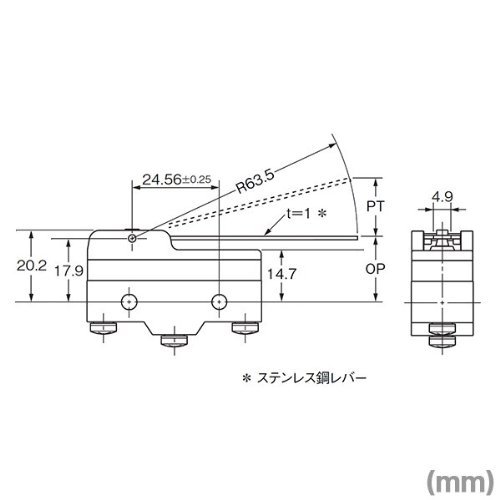

[アクチュエータ] ヒンジ・レバー形(R63.5・SUSレバー)
[感度] 標準
[動作形] 一般形
[動作方式] スナップアクション
[スイッチ機構] 自己復帰機構
[接触形式] 単極双投形
[接点構成] 1c
[接点間隔] 0.5mm
[端子仕様] ねじ締め端子(M4)
[負荷] 高容量
[定格通電電流] 20A
[開閉能力（AC）無誘導負荷]
　定格電圧: AC125V / 抵抗負荷: 20A(NC) 20A(NO) / ランプ負荷: 7.5A(NC) 7.5A(NO)
　定格電圧: AC250V / 抵抗負荷: 20A(NC) 20A(NO) / ランプ負荷: 7.5A(NC) 7.5A(NO)
　定格電圧: AC500V / 抵抗負荷: 15A(NC) 15A(NO) / ランプ負荷: 4A(NC) 4A(NO)
[開閉能力（AC）誘導負荷]
　定格電圧: AC125V / 誘導負荷: 20A(NC) 20A(NO) / 電動機負荷: 12.5A(NC) 12.5A(NO)
　定格電圧: AC250V / 誘導負荷: 20A(NC) 20A(NO) / 電動機負荷: 8.3A(NC) 8.3A(NO)
　定格電圧: AC500V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 2A(NC) 2A(NO)
[開閉能力（DC）無誘導負荷]
　定格電圧: DC8V / 抵抗負荷: 20A(NC) 20A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)
　定格電圧: DC14V / 抵抗負荷: 20A(NC) 20A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)
　定格電圧: DC30V / 抵抗負荷: 6A(NC) 6A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)
　定格電圧: DC125V / 抵抗負荷: 0.5A(NC) 0.5A(NO) / ランプ負荷: 0.5A(NC) 0.5A(NO)
　定格電圧: DC250V / 抵抗負荷: 0.25A(NC) 0.25A(NO) / ランプ負荷: 0.25A(NC)
0.25A(NO)
[開閉能力（DC）誘導負荷]
　定格電圧: DC8V / 誘導負荷: 20A(NC) 20A(NO) / 電動機負荷: 12.5A(NC) 12.5A(NO)
　定格電圧: DC14V / 誘導負荷: 15A(NC) 15A(NO) / 電動機負荷: 12.5A(NC) 12.5A(NO)
　定格電圧: DC30V / 誘導負荷: 5A(NC) 5A(NO) / 電動機負荷: 5A(NC) 5A(NO)
　定格電圧: DC125V / 誘導負荷: 0.05A(NC) 0.05A(NO) / 電動機負荷: 0.05A(NC)
0.05A(NO)
　定格電圧: DC250V / 誘導負荷: 0.03A(NC) 0.03A(NO) / 電動機負荷: 0.03A(NC)
0.03A(NO)
[開閉能力説明] ランプ負荷とは10倍の突入電流を有するもの。 誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。
電動機負荷とは6倍の突入電流を有するもの。
