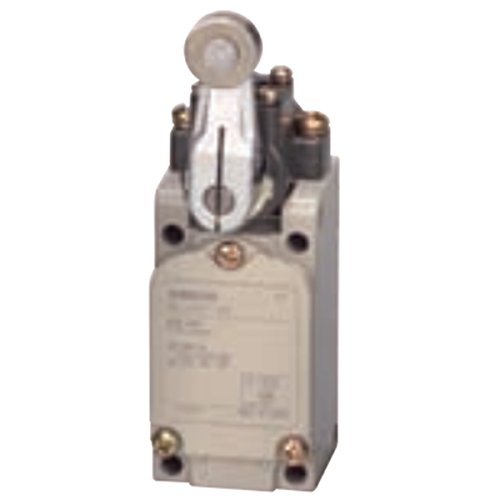

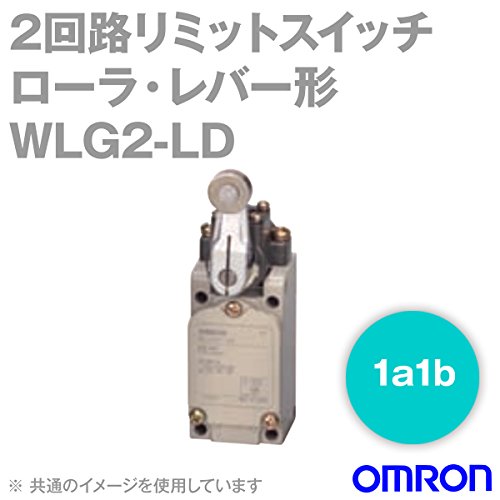

オムロン(OMRON) WLG2-LD 2回路リミットスイッチ WLシリーズ (LED) (ローラ・レバー形) NN

商品説明

[形状・構造] 汎用タテ型
[寿命] 一般形
[アクチュエータ] ローラ・レバー形
オーバートラベル80° 高感度 φ17.5×7 ステンレス系焼結ローラ R38
[定格周波数] 50/60 Hz
[接点構成] 1a1b
[負荷] 一般負荷
[開閉能力(AC)/無誘導負荷] 定格電圧: AC125V / 抵抗負荷: 5A(NC) 5A(NO)
定格電圧: AC250V / 抵抗負荷: 5A(NC) 5A(NO)
[開閉能力(DC)/無誘導負荷] 定格電圧: DC125V / 抵抗負荷: 0.4A(NC) 0.4A(NO)
定格電圧: DC250V / 抵抗負荷: 0.2A(NC) 0.2A(NO)
[許容突入電流] 常時閉路(NC): 15A
常時開路(NO): 10A
[保護回路] 感電保護クラス: Class I
短絡保護装置: 10Aヒューズ 形gGまたはgI (IEC269)
[動作表示灯] LED(動作時点灯、不動作時点灯の切り替え可)
電圧: AC/DC115V、AC/DC10～24V
漏れ電流: 約0.5mA、約0.4mA
[コンジットサイズ] G1/2
[アース端子] アース端子なし
[周囲温度範囲] 使用時: -10～80℃
(ただし、氷結しないこと)
[周囲湿度範囲] 使用時: 35～95%RH
(ただし、結露しないこと)
[許容操作頻度 (機械的)] 120回/分以下
[許容操作頻度 (電気的)] 30回/分以下
[接触抵抗 (初期値)] 25mΩ以下 (内蔵スイッチ単体)
[絶縁抵抗] 100MΩ以上
(DC500Vメガにて、LEDを外した状態)
[耐電圧] 同極端子間: AC1000V 50/60Hz 1min
各端子とアース間: AC2200V 50/60Hz 1min
各端子と非充電金属部間: AC2200V 50/60Hz 1min
(LEDを外した状態)
[インパルス耐電圧] 各端子とアース間: 2.5kV
各端子と非充電金属部間: 2.5kV
[耐久性(機械的)] 1000万回以上
(温度、湿度条件: 5～35℃、40～70%RH)
[耐久性(電気的)] 50万回以上 (AC115V 5A)
(温度、湿度条件: 5～35℃、40～70%RH)
[耐振動 (誤動作)] 10～55Hz 複振幅 1.5mm
[耐衝撃 (耐久)] 最大1000m/s**2
[耐衝撃 (誤動作)] 最大300m/s**2
[汚染度] 3 (EN60947-5-1)
[保護構造] IP67

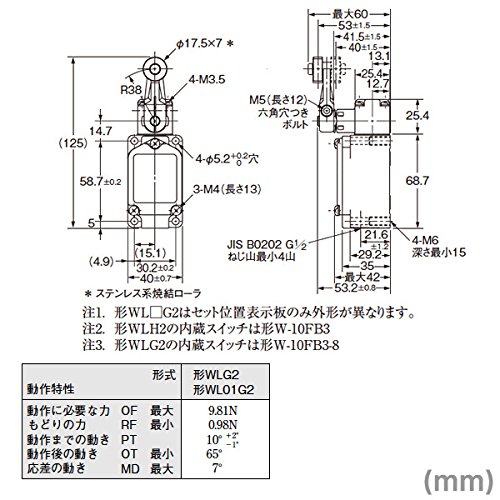

[動作に必要な力(OF)] 規格値 最大 9.81N
[もどりの力(RF)] 規格値 最小 0.98N
[動作までの動き(PT)] 規格値 10 +2/-1°
[動作後の動き(OT)] 規格値 最小 65°
[応差の動き(MD)] 規格値 最大 7°
