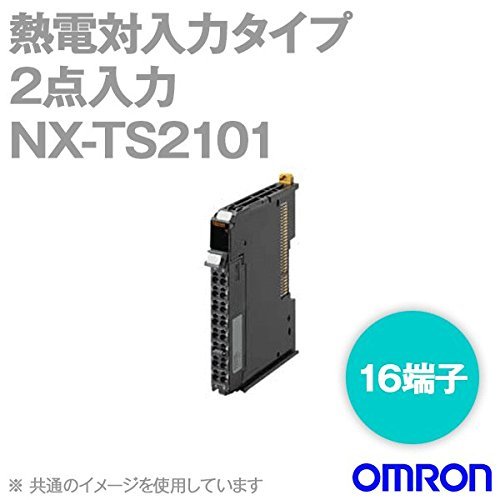

オムロン(OMRON) NX-TS2101 熱電対入力タイプ 2点入力 分解能0.1℃以下 16端子 NN

商品説明

[ユニット名称] 温度入力ユニット（熱電対入力タイプ）
[形式] 形NX-TS2101
[点数] 2点

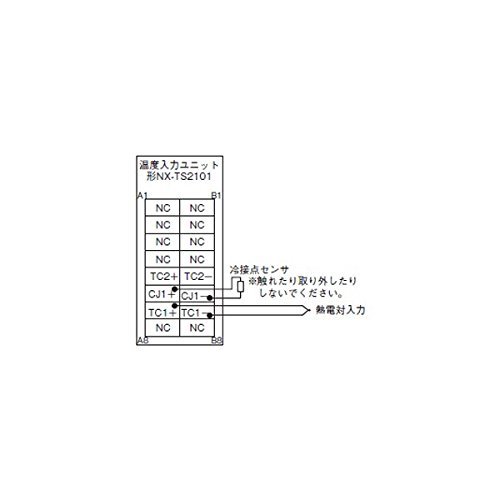

[外部接続端子] スクリューレスクランプ端子台（16端子）
[I/Oリフレッシュ方式] フリーランリフレッシュ方式
[LED表示] ［TS］LED
[温度センサー] K、J、T、E、L、U、N、R、S、B、WRe5-26、PLII
[入力変換範囲] 入力レンジの±20°C
[絶対最大定格] ±130mV
[入力インピーダンス] 20kΩ以上
[分解能] 0.1°C以下 ＊1
[入力断線検出電流] 約0.1μA
[ウォームアップ時間] 30分
[変換時間] 250ms／ユニット

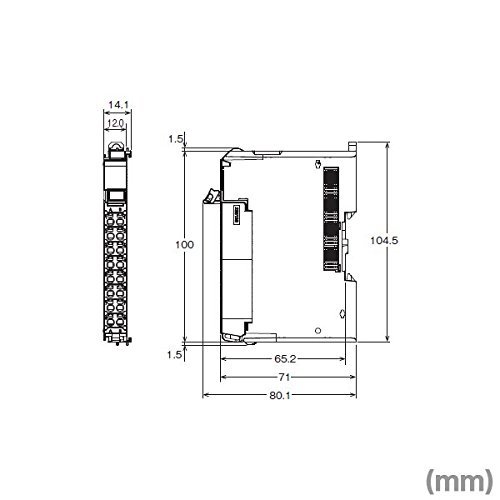

[外形寸法] 12（W）×100（H）×71（D）
[絶縁方式] 入力とNXバス間：電源＝トランス、信号＝フォトカプラ、各入力間：電源＝トランス、信号＝フォトカプラ
[絶縁抵抗] 絶縁されている回路間20MΩ以上（DC100V にて）
[耐電圧] 絶縁されている回路間AC510V、1分間、漏れ電流 5mA以下
[I/O電源供給方法] 供給なし
[I/O電源端子電流容量] I/O電源端子なし
[NXユニット電源消費電力] 0.90W以下
[I/O電源消費電流] 消費なし
[質量] 70g以下
＊1. 入力種別がR、S、Wのときは0.2°C以下となります。

[項目] 仕様
[構造] 盤内内蔵型
[接地方法] D種接地（第3種接地）
[使用環境]
　使用周囲温度 0～55℃
　使用周囲湿度 10～95%RH（結露・氷結なきこと）
　使用周囲雰囲気 腐食性ガスのないこと
　保存周囲温度 -25～+70℃（ただし、 結露・氷結なきこと）
　使用標高 2,000m以下
　汚染度 汚染度2以下: JIS B3502、IEC61131-2に適合
　耐ノイズ性 IEC61000-4-4に準拠、2kV（電源ライン）
　オーバーボルテージカテゴリ カテゴリII: JIS B3502、 IEC61131-2に適合
　EMCイミュニティレベル ゾーンB
　耐振動 IEC60068-2-6に準拠 5～8.4Hz、振幅3.5mm、8.4～150Hz　加速度9.8m/s^2 X、Y、Z各方向 100分（掃引時間10分×掃引回数10回＝合計100分）
　耐衝撃 IEC60068-2-27に準拠、147m/s^2 X、Y、Z各方向3回
[適合規格] cULus Listed UL508、ANSI/ISA 12.12.01、EC: EN61131-2、C-Tick、KC: 韓国電波法登録、NK、LR
