カイセ　SK-6594-HAPPY　ペン型自動車配線チェッカー

商品説明

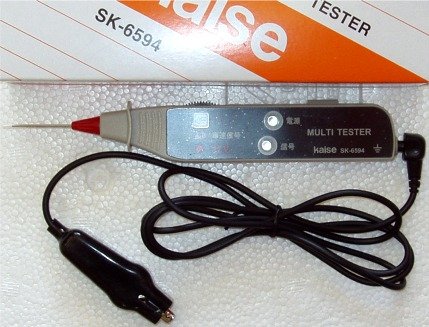

カイセ　SK-6594　ペン型自動車配線チェッカー
カーナビ取り付けに必要な信号をチェック
車速センサー、バックセンサー、イルミネーション配線のチェック
特徴
国産車、輸入車の車速センサー、バックセンサー、イルミネーション配線の
信号をＬＥＤとブザー音で確認できるので、カーナビゲーションを取り付ける際の
チェックが容易にできます。
誤った配線に使用しても、車のコンピューターに影響を与えません。
細い入力テストピンの採用で、配線が密集している箇所でもテストが容易にできます。
測定例：バックセンサーのテスト
1　車体の金属部分に黒のワニ口クリップを接続して、ボデーにアースを取ります。
2　車のシフトレバーを操作してギヤをバックに入れます。
3　ファンクッションスイッチを回してＯＦＦから赤いランプマークの位置にします。
4　バックセンサーの配線ピン思われる箇所にテストピンの先端を当てます。
5　任意の箇所で信号ＬＥＤが強く連続点灯しブザー音が鳴れば、シフトレバーを操作して
　  ギヤをニュートラルに変えます。その時、次のようにSK-6594が反応すれば、そのピンが
　　バックセンサー信号配線です。
ギヤがニュートラルの時--ＬＥＤとブザー音が消える。
再度ギヤをバックに入れた時--ＬＥＤの強い連続点灯とブザー音
車速信号、イルミネーション配線については　付属の説明書をご参考ください。
