カナイ 登り梁金物（左右入り）BNH-LR 025-9138

商品説明

カナイ　登り梁金物　025-9138

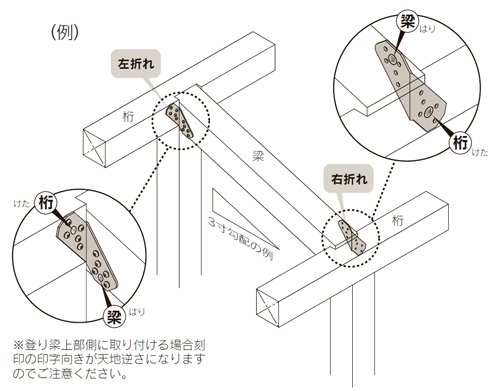

登り梁端部と桁の接合に使用します。
左折れ・ 右折れがあることにより左右どちらからでも施工ができます。
金物1種類で3寸～12.5寸勾配まで施工が出来ます。
特長
・登り梁端部と桁の接合に使用します。
・金物1種類で3寸～12.5寸勾配まで施工が出来ます。
・すべて専用ビスで施工するため、ボルト孔等の木材の欠損がありません。
・左折れ・ 右折れがあることにより左右どちらからでも施工ができます。
・外周部(けらば)に金物が出るのを防ぎます。
注意点

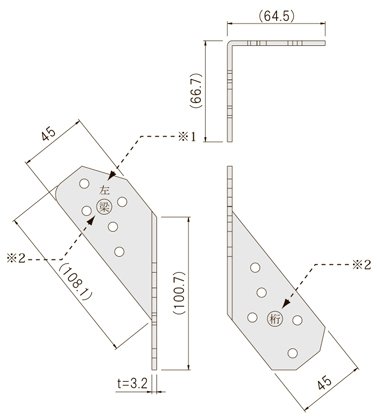

・金物には、折れ曲がり方向を示す刻印(※1)と取り付け位置を示す刻印(※2)が打たれています。
・金物には「桁取り付け側」と「登り梁取り付け側」それぞれにおいて、「使用ビス長さ」と「ビス取り付け孔位置」が異なります。したがって、取り付け方向が違いますと所定の耐力を発揮できない恐れがありますのでご注意ください。
・ビスは必要以上に締め付けないでください。材料の繊維を壊すほど締め付けると所定の耐力が発揮されません。
・引張力に対し耐力を発揮する金物です(せん断力には対応しておりません)。

カナイ　登り梁金物　025-9138の特徴
材質JISG3302SGHC3.2t
耐力短期基準接合引張耐力7.6kn

付属金物 登り梁側 YS-N60 : 5本 桁側 YS-N90 : 5本
バラ単価となります。１箱の場合の入数は 20 入りとなります。
