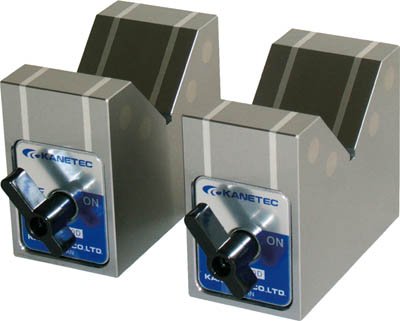

カネテック　マグネットＶブロック

メーカー
カネテック
JAN
4544554004962
メーカー品番
KMV125D
メーカー希望小売価格
¥99,252
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

用途 丸棒のケガキ、穴あけ時の保持具 放電加工での保持具 三次元測定機、及び各種計測、計測システムの保持具 特長 ●上面（V面）・後面が吸着可能です。 ●切換レバーは脱着可能です。（六角対辺は8mm） ●防滴、耐油構造です。 ●2個で1セットです。 ●特級精度仕上げにも対応致します。予めご相談下さい。 吸着力：230N（23kgf）以上 使用可能径：φ8～φ125mm 寸法：B/50mm H/100mm L/150mm a/90mm 質量：5kg×2 ※吸着力はV面で、φ20丸鋼の場合によります。 ※２面以上の吸着面に同時にワークを吸着させた場合は各々の吸着力が低下しますので、ご注意下さい。 ■ブロック・ホルダ精度表 平行度 底面と上面：20μm 平行度 底面とV面：20μm 平行度 側面と側面：15μm 平行度 端面とV面：30μm 底面の平面度：20μm 直角度 底面と端面：30μm 1対のブロックのV面の高さの差：8μm ※高精度を必要とする場合はあらかじめ特級をご指定下さい。 ※精度表に記載のない部分の精度が必要な場合は別途ご相談下さい。 （ブランド）　KANETEC （メーカー）　カネテック株式会社
●ハンドルは固定・取り外しどちらも可能です。
曲面・平面共保持できるV溝機構です。
防滴・耐油構造です

特記事項

  • 吸着力（N）:230
  • 幅×奥行×高さ（mm）:50×150×100
  • 吸着面:上面（V面）・後面
