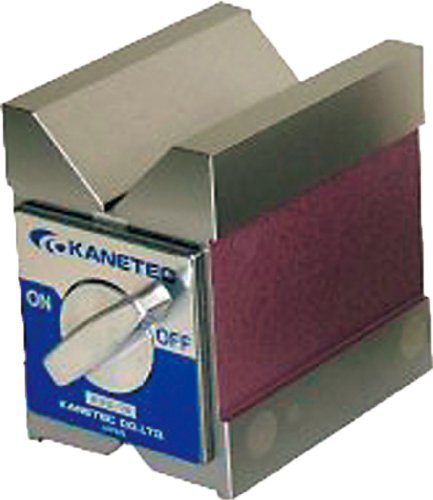

カネテック Vホルダ KVS-1B

商品説明

用途 研削や穴あけ、タッピングなどの軽切削での異形物の固定に使用します。 特長 ●上面、底面、V面の三面に特殊構造による強磁力が働きます。 ●検査作業にも使用できます。精度は、標準と特級があります。 ●磁力のON/OFFは、レバーの切換えで簡単に操作できます。 吸着力：丸鋼/0.7kN（ 70kgf） 使用可能径：VC溝/φ8～φ68mm VE溝/φ8～φ20mm 寸法：B/75mm a/50mm L/100mm H/105mm 質量：4.5kg ※吸着力はφ20丸鋼の場合です。 ※２面以上の吸着面に同時にワークを吸着させた場合は各々の吸着力が低下しますので、ご注意下さい。 ■ブロック・ホルダ精度表 平行度 底面と上面：12μm 平行度 底面とVC溝：12μm 平行度 上面とVE溝：12μm 平行度 側面と側面：12μm 直角度 底面と側面：21μm ※高精度を必要とする場合はあらかじめ特級をご指定下さい。 ※精度表に記載のない部分の精度が必要な場合は別途ご相談下さい。 （ブランド）　KANETEC （メーカー）　カネテック株式会社
