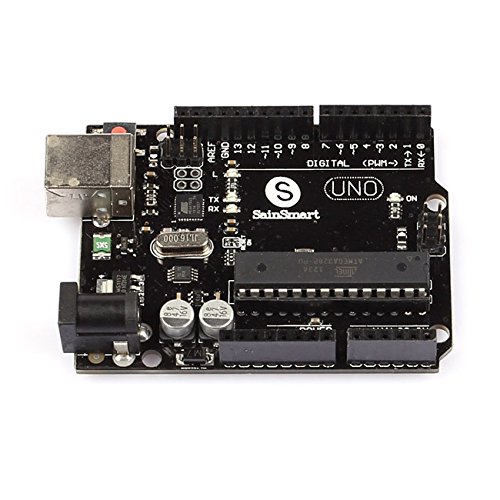

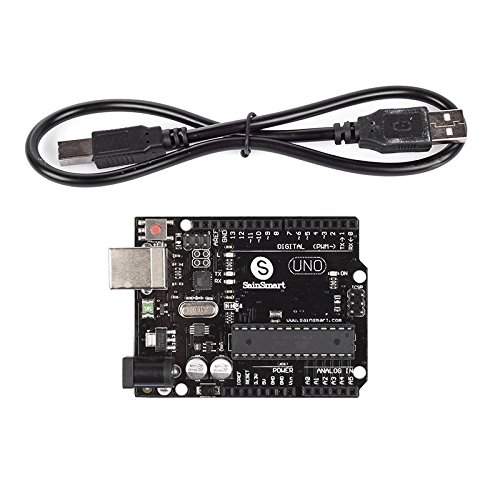

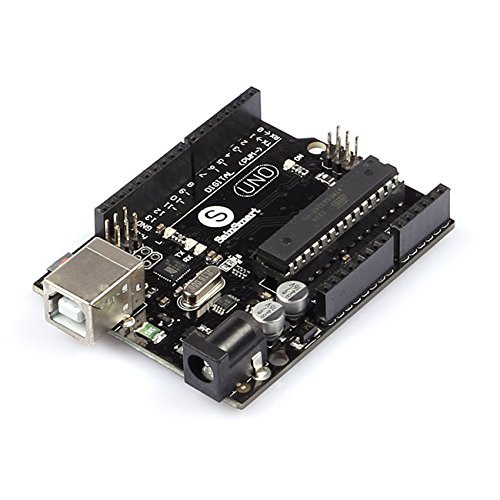

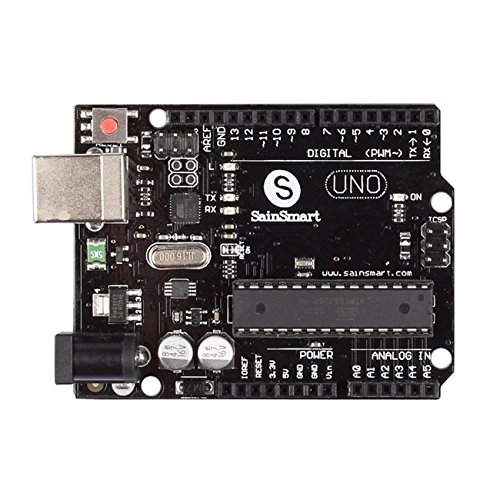

サインスマート UNO R3 ATmega328P 互換ボード + USBケーブル（Arduino UNO R3 Mega 2560 に対応）オリジナルバージョン

商品説明

サインスマート　UNO R3　互換ボードのオリジナルバージョンです！　

R2からR3への変更点
・Arduino1.0ピン配置に対応。AREFピン脇にSDAピンとSCLピンが、RESETピン脇にIOREFピンが追加されました。
・リセット回路の強化。
・USBシリアル変換用チップの変更。ATmega8U2が16U2に変更されました。

Arduino Uno では、USBシリアル変換機能はCDCとして動作するので、MacおよびLinuxではドライバーは必要ありません。
Windowsでは、設定ファイルの読み込みが必要なので、Duemilanove 328と同じようにハードウェア接続時のウィザートで .
infファイルの含まれている「drivers」のフォルダを指定すればOKです。

▼特徴

マイコンチップ:ATmega328P
動作電圧:5V
入力電圧(推奨):7～12V (DCジャックもしくはVIN端子から入力)
デジタルI/Oピン:14本(うち6本はPWM出力可能)
アナログ入力ピン:6本(デジタルI/Oピンとしても利用可能)
DC出力電流:1つのI/Oピン当り40mA
DC出力電流:3.3V出力ピン 50mA
Flashメモリ:32KB (うち0.5KBをブートローダーで使用)
SRAM:2KB
EEPROM:1KB
クロックスピード:16MHz


▼注意

※購入前後にも関わらず、質問がございましたら、お気軽にお問い合わせください。
※開発元では入力電圧の限界値を6～20Vと表示していますが、電解コンデンサで耐圧16Vのものが実装されている場合がありますので、推奨値の7～12Vの範囲でお使い下さい。
