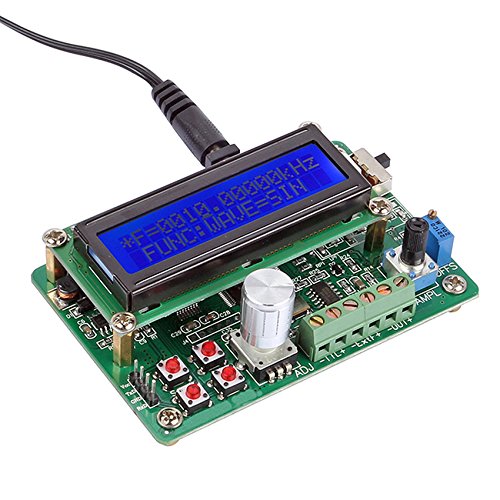

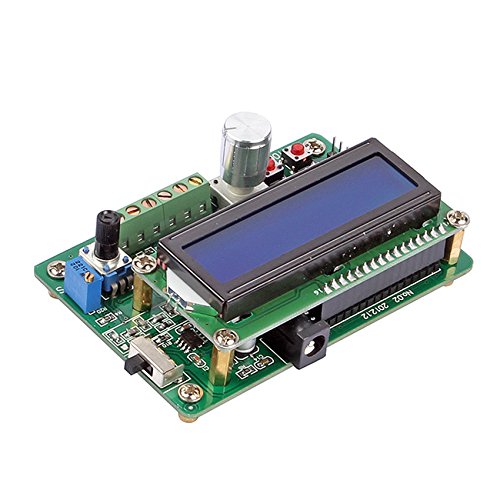

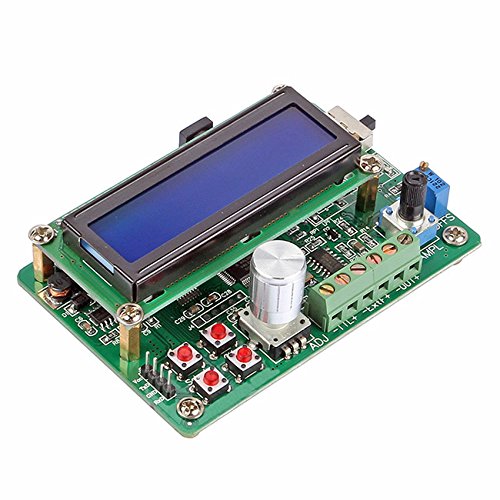

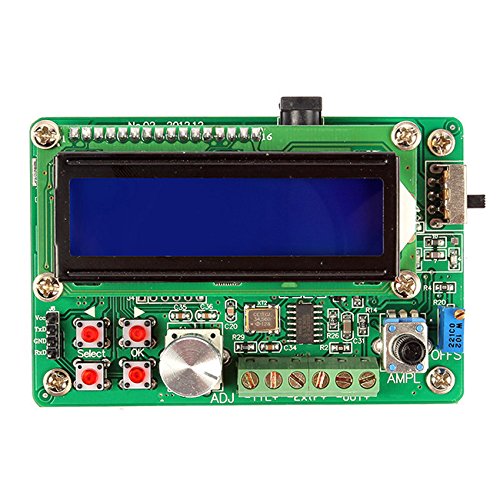

サインスマート DDS 波形信号発生器 モジュール UDB1002S 2MHz
- メーカー
- サインスマート（SainSmart）
- JAN
- 6955170846788
- メーカー希望小売価格
- ¥4,999
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
これは、完全なDDS信号源であり、DC5V電源を採用し、正弦波、方形波（デューティーサイクルは1％〜99％から調整可能）、三角波とのこぎり波と様々な関数wavefromを出力することができます。 10 Vpp、0.01Hz〜2MHzの周波数範囲、10MHzの場合はTTL同期出力、60MHzの周波数計の場合。
仕様：
* MAX周波数：2MHz
*波形：正弦波、方形波、三角波、のこぎり波
*最大出力：10Vpp（無負荷）
*抵抗値：50Ω±10％
* DCバイアス：±5V
*デューティサイクル：1％~99％
*ディスプレイ：LCD1602
*出力周波数範囲：
*正弦波：0.01Hz〜2MHz
*方形波：0.01Hz〜1MHz（有効範囲）
*三角波：0.01Hz〜1MHz（有効範囲）
* Sawtooth wave：0.01Hz〜1MHz（有効範囲）
*分解能：0.01 Hz
*周波数安定度：+ 1 x 10-6
*周波数誤差：+ 5 x 10-6
*正弦波歪み度：<1％（ベンチマーク周波数1kHz）
*三角波リニアリティ：0.01 Hz〜100 KHZ 98％; 95％、100KHz〜1MHz;
*方形波の立上りおよび立下り時間：<30ns
* TTL出力：TTLレベル：Vp-p。 3 p、20TTLの負荷負荷容量
*外部測定機能：
*周波数範囲：60MHz 1Hz
* Vpp - 信号振幅：0.5 20Vpp
*カウント範囲：0-4294967296
*ストレージと追加：vの関数のパラメータを格納した10個のグループを持つ

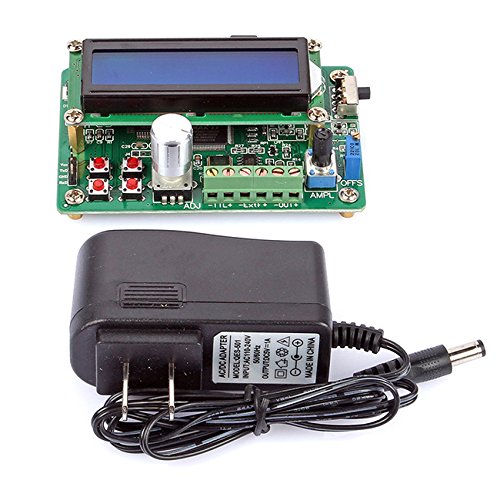

パッケージ内容：
1 x サインスマート９SainSmart） DDSファンクション信号発生器
1 x 5V電源
マニュアル：https://s3-ap-northeast-1.amazonaws.com/sain-amzn/20/20-010-501/20-010-501.zip
特記事項
- UDB100xSシリーズには、PC通信制御機能が追加されています。
- 2011年7月19日UDB100xSシリーズDDSソースからのシリアル通信
- PCと通信してコンピュータソフトウェアを使用して計測器を制御することができます。
- 4.UDB100Xシリーズ直接デジタル合成信号発生器は、高い安定性と低歪みの特性を備えたDDS技術とFPGAデザインを使用します。電子工学、実験室、生産ライン、教育および科学研究の理想的な機器です。
- 振幅とDCオフセットはプログラムできず、他の機能（周波数、デューティ・サイクル、波形セット、スイープ時間と対応する制御、測定周波数以外の読み取りなど）はプログラムされた機能を達成することができます
