OpenLog

商品説明

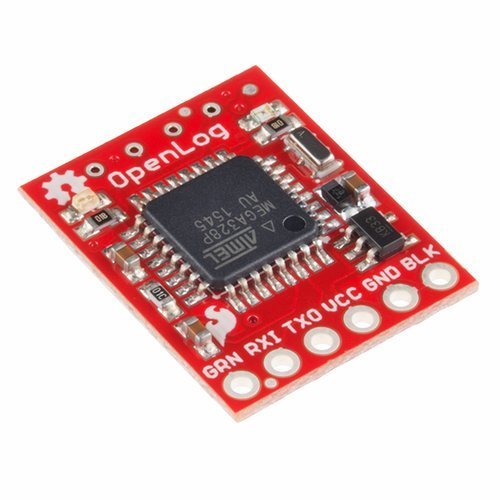

オープンソースの小型ロガー。マイクロSDカードのスロットを搭載しています。旧版のOpenLogの2 GBから利用可能な容量が増え、最大64 GBまでのマイクロSDカードを利用できます。電源ONすると同時に書込み開始することが可能です。

ATmega328を搭載しています。512 バイトのバッファを書き込むときは瞬間的に消費電流が6 mAになりますが、平均消費電流は5 mA程度になるようです。

すべてのデータはマイクロSDカードに、FAT16もしくはFAT32のフォーマットで記録されます。

※このボードに搭載されているファームウェアの最新バージョンは、Arduino IDE 1.6.7 ではコンパイルできません。1.6.5でのコンパイルが必要です。また、1.7系での動作は未確認です。

特徴

電源電圧 : 3.3 V～12 V
消費電流:アイドル2 mA、記録時最大6 mA
シリアルポートの通信速度 : 2400～115200 bps
二つのLEDが書き込み状態を示します

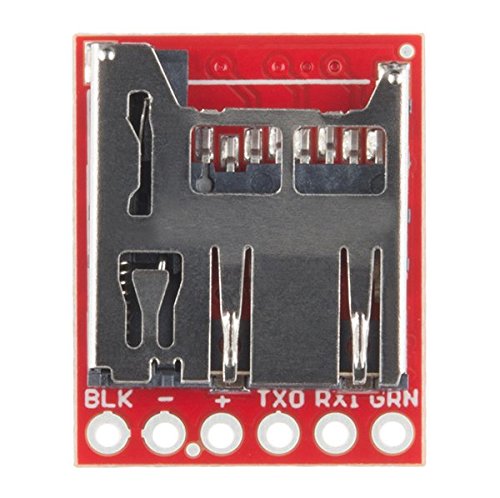

裏面

マイクロSDカードソケットが付いています。

※この商品はスイッチサイエンスがJANコードを割り当てています。

※使い方や回路図、データシートなどはお手数ですが、製品名をWEB検索して探してみ
てください。ｐ
