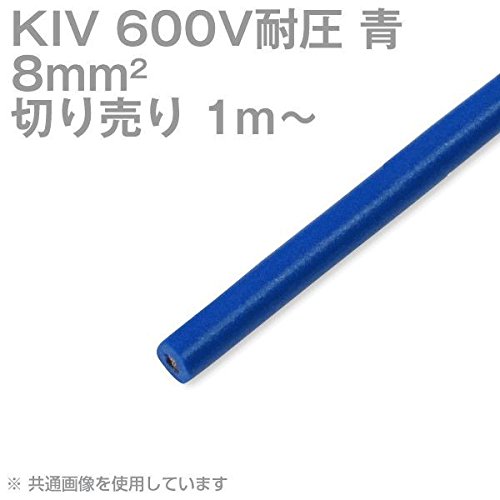

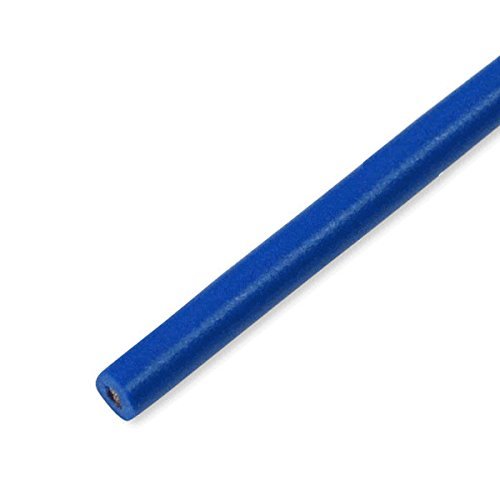

テイコク KIV 8sqケーブル 600V耐圧 青 電気機器用ビニル絶縁電線 (切り売り 1m～) TV

商品説明

テイコク
特徴
[導体] 軟銅集合より線
[絶縁体] 60℃ 非鉛ビニル
[ケーブル色] 青

テクニカルデータ

[定格電圧] 600V(0.5mm^2 は100V未満)
[定格温度] 60℃
[適用規格] 電気用品安全法技術基準 JIS C 3316(0.75～5.5mm^2 )
[難燃性] 電気用品安全法技術基準 60度傾斜 難燃性

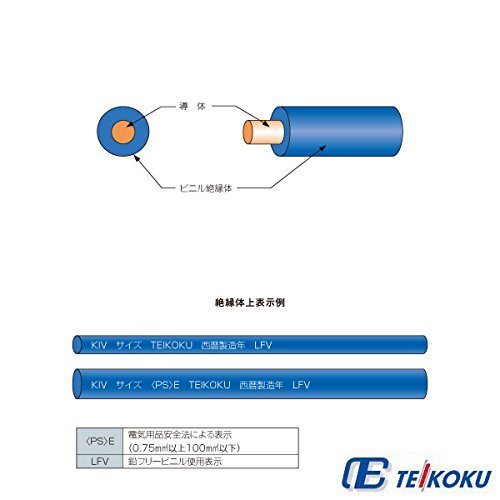

構造表

[導体]
サイズ(mm^2 ) 8
構成(本/mm) 98/0.32
外径(mm) 3.7
[絶縁体 厚さ(mm)] 1.2
[仕上外径(mm)] 6.1
[最大導体抵抗(Ω/km-20℃)] 2.32
[試験電圧 V/1分(水中AC)] 2000
[絶縁抵抗 MΩ・km]
20℃ 50
60℃ 0.15
[概算質量(kg/km)] 100
[許容電流(A)] 62
[標準条長(m)] 300

許容電流

・周囲温度30℃、空中1条敷設時の許容電流値を上記(構造表)に表示。
・周囲温度30℃を超える場合は、数値に次の補正係数を乗じます。

[周囲温度(℃) 30] 補正係数 1.00
[周囲温度(℃) 35] 補正係数 0.91
[周囲温度(℃) 40] 補正係数 0.82
[周囲温度(℃) 50] 補正係数 0.58

(例)表の数値が15Aで、周囲温度40℃の場合は 15A×0.82＝12.3A
