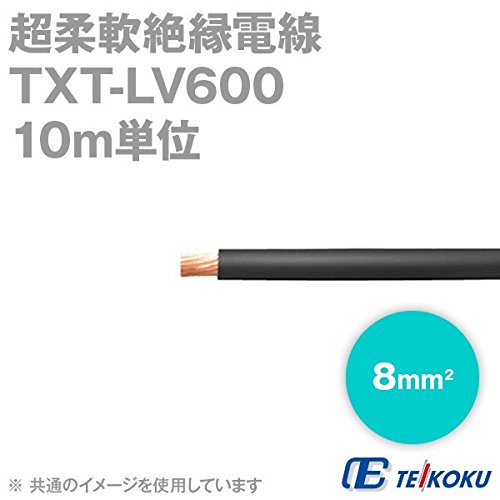

テイコク 600V 超柔軟絶縁電線(機器内配線用) TXT-LV600 (8sq) (10m単位) NN

商品説明

[定格電圧] 600V
[定格温度] 75℃（実力：UL規格105℃相当）
[適用規格] 電気用品安全法技術基準
[難燃性] 電気用品安全法技術基準　60度傾斜 難燃性　（実力：UL規格VW-1相当）

構造・特性

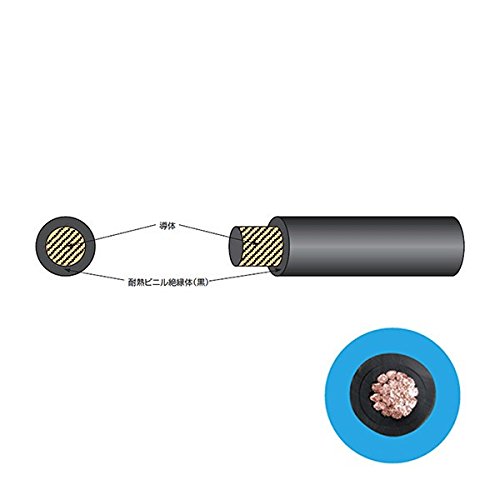

[導体]
　サイズ(mm^2) 8
　構成(本/mm) 7/50/0.18
　外径(mm) 4.3
[絶縁体厚さ(mm)] 1.2
[仕上外径(mm)] 6.7
[最大導体抵抗(Ω/km‐20℃)] 2.32
[試験電圧(水中)(V/1分)] 1500
[絶縁抵抗(MΩ・km)]
　20℃ 50
　75℃ 0.05
[概算質量(kg)] 1.12((10mの重さです))
[許容電流(A)] 71

許容電流

・周囲温度30℃、空中1条敷設時の許容電流値を上記（構造表）に表示。
・周囲温度30℃を超える場合は、数値に次の補正係数を乗じます。

[周囲温度/補正係数]
　30℃/1.00
　40℃/0.88
　50℃/0.75
　60℃/0.58
　70℃/0.33

（例）表の数値が75Aで、周囲温度40℃の場合は75×0.88＝66A
