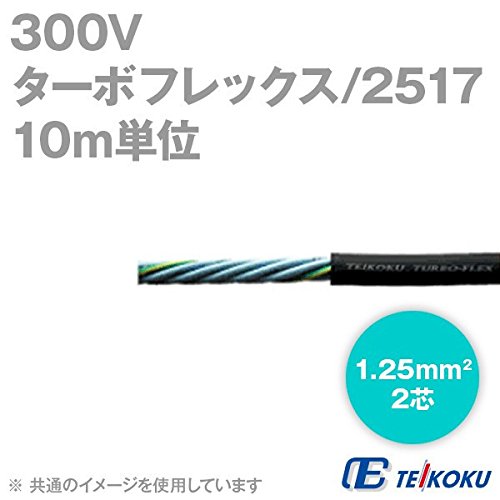

テイコク 多機能フレキシブルケーブル 300V ターボフレックス/2517 (1.25sq 2c) (10m単位) NN

商品説明

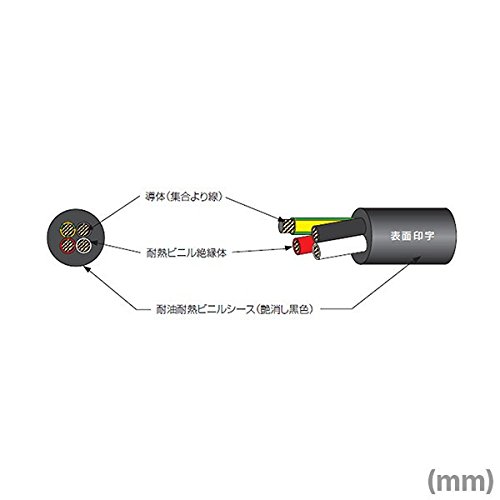

[導体] 細線化軟銅集合より線
[絶縁体] 105℃定格　耐熱非鉛ビニル
[撚り合] 線心を円形に撚り合わせ
[シース] 105℃定格　耐熱、耐油、耐寒、非移行、艶消し非鉛ビニル


対応規格

[認　証]
　UL AWM
　・cUL AWM 電気用品安全法
[適合規格]
　UL 758
　・CSA C22.2 No.210 電気用品安全法技術基準
[製品型式]
　STYLE 2517
　・CSA AWM IIA/B HVCTF
[定格電圧]
　300V
　・300V 300V（0.5mm 以下は100V未満）
[定格温度]
　105℃
　・105℃ 75℃
[難燃性]
　VW-1
　・FT1 60度傾斜難燃性

構造表

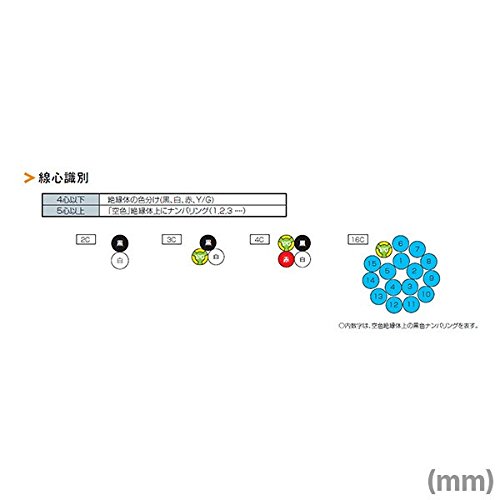

[線心数] 2
[導体]
　サイズAWG 17（1.25mm^2 ）
　構成(本/mm) 112/0.１2
　外径(mm) 1.5
[絶縁体]
　厚さ(mm) 0.6
　外径(mm) 2.7
[シース]
　厚さ(mm) 1.0
　外径(mm) 7.6
[概算質量(kg)/m] 0.8(10mの重さです)
[電気特性]
　最大導体抵抗(Ω/km‐20℃) 15.2
　最小絶縁抵抗(MΩ・km‐20℃) 10
　試験電圧(V/1分) 水中 2000
[許容電流(A)] 14

許容電流

・周囲温度30℃、空中1条敷設時の許容電流値を上記（構造表）に表示。
・周囲温度30℃を超える場合は、数値に次の補正係数を乗じます。

[周囲温度（℃）/補正係数]
　30/1.00
　40/0.88
　50/0.75
　60/0.58
　70/0.33

（例）表の数値が12Aで、周囲温度40℃の場合は 12A×0.88＝10.5A
