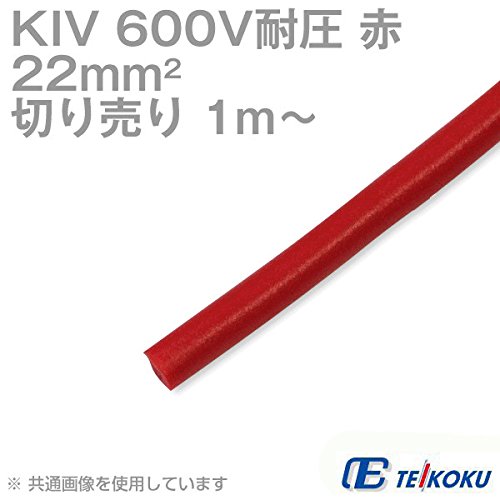

テイコク KIV 22sqケーブル 600V耐圧 赤 電機機器用ビニル絶縁電線 (切り売り 1m～) SD

商品説明

特徴
[導体] 軟銅集合より線
[絶縁体] 60℃　非鉛ビニル
[ケーブル色] 赤

導体に可とうより線を使用し、柔軟性に優れています。 特に8～100mm は、さらに素線径を細くし、柔らかさの改善を行なっております。

テクニカルデータ
[定格電圧] 600V（0.5mm2は100V未満）
[定格温度] 60℃
[適用規格] 電気用品安全法技術基準 JIS C 3316（0.75～5.5mm2）
[難燃性] 電気用品安全法技術基準　60度傾斜　難燃性

構造表
[導体] サイズ(mm2) 22
[構成(本/mm)] ７/39/0.32
[外径(mm)] 6.7
[絶縁体 厚さ(mm) ] 1.6
[仕上外径(mm)] 9.9
[最大導体抵抗(Ω/km-20℃)] 0.844
[試験電圧 V/1分(水中AC）] 2000
[絶縁抵抗]
　MΩ・km 20℃ 40
　60℃ 0.1
[概算質量(kg/km)] 275
[許容電流(A)] 120
[標準条長(m)] 100

許容電流
・周囲温度30℃、空中1条敷設時の許容電流値を上記（構造表）に表示。
・周囲温度30℃を超える場合は、数値に次の補正係数を乗じます。

周囲温度（℃） 30 補正係数　1.00
周囲温度（℃） 35 補正係数　0.91
周囲温度（℃） 40 補正係数　0.82
周囲温度（℃） 50 補正係数　0.58
（例）表の数値が15Aで、周囲温度40℃の場合は 15A×0.82＝12.3A
