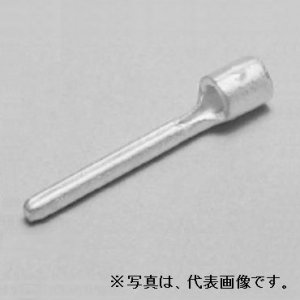

ニチフ 銅線用 裸圧着端子 (TC形)棒形 100個入り TC1.25-11S

メーカー
ニチフ
JAN
TC1.25-11S
メーカー品番
TC1.25-11S
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

●メーカー:ニチフ<ｂｒ>●型番:TC1.25-11S
●商品名:銅線用 裸圧着端子
●棒形 丸棒タイプ
●材質:無酸素銅(電気すずめっき)

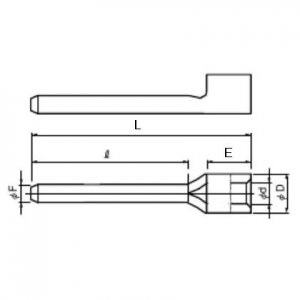

《各部の寸法》
●φF(mm):1.5
●l(mm):11.0
●L(mm):17.5
●E(mm):4.5
●φD(mm):3.4
●φd(mm):1.7
(※画像2枚目参照)

《電線抱合範囲》
●単線(mm):0.57～1.44
●撚線(m㎡):0.25～1.65
●AWG:22-16

《適用工具》
●手動工具:NH1、NH61、NH69
●本体:NA10、NA3
●ヘッド:N10 02、N3 7

【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

特記事項

  • RoHS指令の適合商品です。
  • 端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
  • 丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
