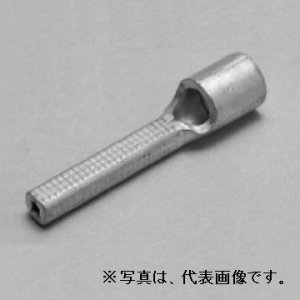

ニチフ 銅線用 裸圧着端子 (TC形) 棒形 絶縁キャップ付 積算電力量計用 50個入 TC22S-C

メーカー
ニチフ
JAN
TC22S-C
メーカー品番
TC22S-C
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

●メーカー:ニチフ<ｂｒ>●型番:TC22S-C
●商品名:銅線用 裸圧着端子
●積算電力量計用 棒形圧着端子(角棒)
●材質:無酸素銅(電気すずめっき)

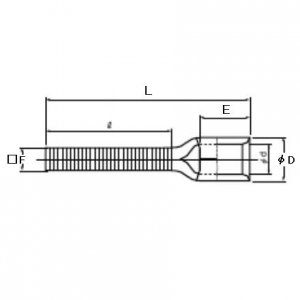

《各部の寸法》
●□F(mm):3.5
●l(mm):28.0
●L(mm):47.0
●E(mm):12.0
●φD(mm):11.5
●φd(mm):7.7
(※画像2枚目参照)

《電線抱合範囲》
●撚線(m㎡):16.78～26.66
●AWG:4

《適用工具》
●手動工具:NOP60、NOM60、NOP150HA、NOM150
●本体:NA20
●ヘッド:N20 22、N20 38、N20 60

【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

特記事項

  • RoHS指令の適合商品です。
  • 裸棒形端子と絶縁キャップがセットになっております。
  • 端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
  • 丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
