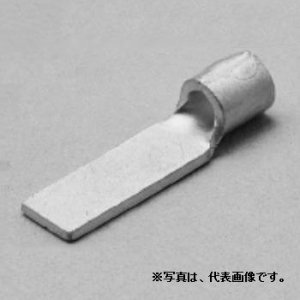

ニチフ 裸ブレード端子 (BT形 Sタイプ) 100個入 BT5.5-10

メーカー
ニチフ
JAN
BT5.5-10
メーカー品番
BT5.5-10
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

●メーカー:ニチフ<ｂｒ>●型番:BT5.5-10
●商品名:裸ブレード端子
●材料:無酸素銅(電気すずめっき)

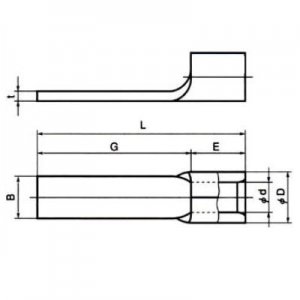

《各部の寸法》
●B(mm):2.8
●t(mm):0.95
●L(mm):16.5
●G(mm):10.0
●E(mm):6.5
●φD(mm):5.6
●φd(mm):3.4
(※画像2枚目参照)

《電線抱合範囲》
●単線(mm):1.82～2.89
●撚線(m㎡):2.63～6.64
●AWG:12-10

《適用工具》
●手動工具:NH1、NH9
●本体:NA10、NA3
●ヘッド:N10 03、N3 7

【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

特記事項

  • RoHS指令の適合商品です。
  • 端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
  • 丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
