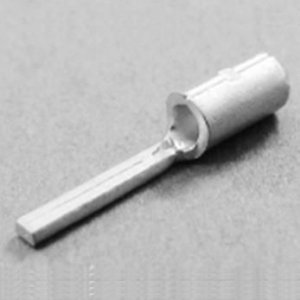

ニチフ 裸ブレード端子 (BT形) 100個入 BT0.75-7

メーカー
ニチフ
JAN
BT0.75-7
メーカー品番
BT0.75-7
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

●メーカー:ニチフ<ｂｒ>●型番:BT0.75-7
●商品名:裸ブレード端子
●材料:無酸素銅(電気すずめっき)

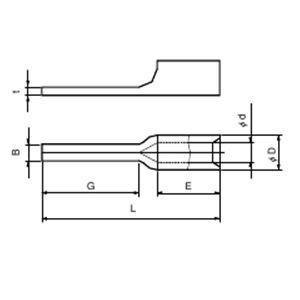

《各部の寸法》
●B(mm):1.2
●t(mm):0.7
●L(mm):12.8
●G(mm):7.0
●E(mm):4.5
●φD(mm):2.5
●φd(mm):1.4
(※画像2枚目参照)

《電線抱合範囲》
●撚線(m㎡):0.3～0.75
●AWG:22-18

《適用工具》
●手動工具:NH69
●本体:NA10、NA3
●ヘッド:N10 05、N3 69

【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

特記事項

  • RoHS指令の適合商品です。
  • 端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
  • 丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
