ニチフ 差込形ピン端子 ピン端子内蔵PC形 F形 100個入 赤 PC4009-F-RED

商品説明

●メーカー:ニチフ<ｂｒ>●型番:PC4009-F-RED
●商品名:差込形ピン端子
●ピン端子内蔵PC形
●定格電圧(V):300
●使用温度範囲: -40℃～+105℃
●難燃性:UL94V-2
●色:赤

《材料》
●黄銅(電気すずめっき)
●絶縁体:ナイロン

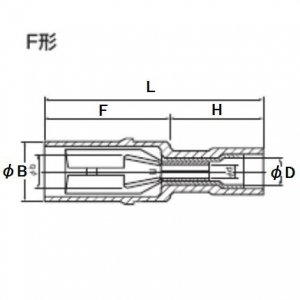

《各部の寸法》
●φb(mm):3.95
●φB(mm):6.9
●φd(mm):1.8
●φD(mm):3.2
●L(mm):26.2
●F(mm):15.0
●H(mm):11.2

《電線抱合範囲》
●撚線(m㎡):0.75～1.25
●AWG:18-16

《適用工具》
●手動工具:NH11、NH32
●本体:NA10、NA3
●ヘッド:N10 11、N3 11

【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
