ニチフ 差込形接続端子 FA形 250シリーズ 青透明 100個入 TMEDN630820-FA-BCL

商品説明

●メーカー:ニチフ<ｂｒ>●型番:TMEDN630820-FA-BCL
●商品名:差込形接続端子
●定格電圧(V):300
●使用温度範囲:-40℃～+105℃
●難燃性:UL94V-2
●嵌合適応端子:TMEDN630809MA、TMEDN630820MA
●相手タブ厚(mm):0.8
●色:青透明

《材質》
●接続子:黄銅(電気すずめっき)
●絶縁体:ナイロン

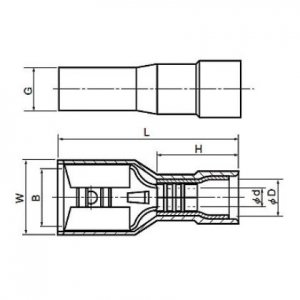

《各部の寸法》
●B(mm):6.8
●W(mm):8.9
●L(mm):21.5
●φd(mm):2.3
●φD(mm):4.5
●G(mm):5.0
●H(mm):9.8
(※画像2枚目参照)

《電線抱合範囲》
●撚線(m㎡):2.0
●AWG:14

《適用工具》
●手動工具:NH12、NH32
●本体:NA10、NA3
●ヘッド:N10 12、N3 12

【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
