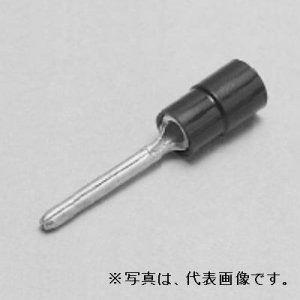

ニチフ 銅線用 絶縁被覆付圧着端子 (TC形) 棒形 100個入り 青 TMEVTC-2-11-BLU
- メーカー
- ニチフ
- JAN
- TMEVTC-2-11-BLU
- メーカー品番
- TMEVTC-2-11-BLU
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
●メーカー:ニチフ<ｂｒ>●型番:TMEVTC-2-11-BLU
●商品名:銅線用 絶縁被覆付圧着端子
●定格電圧(V):300
●使用温度範囲:-40℃～+75℃
●難燃性:UL94V-0
●色:青
《材質》
●端子:無酸素銅(電気すずめっき)
●絶縁体:ポリ塩化ビニル

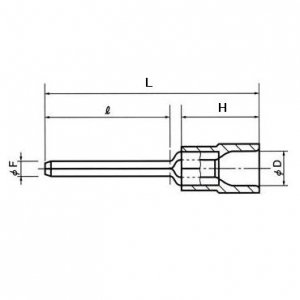

《各部の寸法》
●φF(mm):1.9
●?(mm):11.0
●L(mm):23.0
●H(mm):10.0
●φD(mm):4.5
(※画像2枚目参照)
《電線抱合範囲》
●撚線(m㎡):1.04～2.63
●AWG:16-14
《適用工具》
●手動工具:NH12、NH32
●本体:NA10、NA3
●ヘッド:N10 12、N3 12
【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
特記事項
- RoHS指令の適合商品です。
- 端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。
- 丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
- 圧着部(筒部)の硬度は変わりありません。
