ニチフ 圧接形中継コネクタ セミシェップ 20個入り NDC-2420
- メーカー
- ニチフ
- JAN
- NDC-2420
- メーカー品番
- NDC-2420
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
●メーカー:ニチフ
●型番:NDC-2420

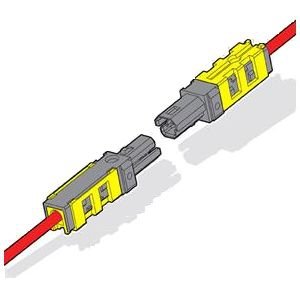

●商品名:圧接形中継コネクタ セミシェップ
●適合電線サイズ:0.2m㎡～0.5m㎡/AWG 24-20
●最大被覆外径:2.1mm
※電線接続後の再使用はできません。
●定格電圧:100V
●定格電流:
・AWG24-22使用時:2A
・AWG20使用時:3A
●使用温度範囲:-20℃～75℃
●作業温度範囲:0℃～40℃
●推奨工具:プライヤ(JIS B 4614・呼び150)
●RoHS対応
【適用電線】
●より線:
・UL1007 AWG24-AWG20
・KV(通信機器用ビニル絶縁電線) 0.2m㎡～0.5m㎡
・KIV(電気機器用ビニル絶縁電線) 0.3m㎡
・VSF(単心ビニルコード) 0.3m㎡
●単線:
・IEV(インターフォンケーブル) φ0.65mm
・警報用ポリエチレン絶縁ケーブル(JCS 4396) φ0.65mm
【材質】
●ハウジング:ポリカーボネイト(黒色)
●カバー:ポリカーボネイト(黄透明色)
●コンタクト:すずめっき付りん青銅
特記事項

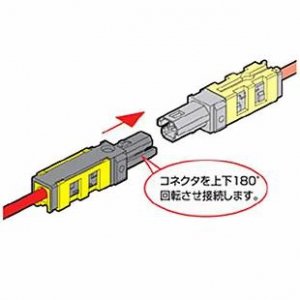

- 単一コネクタでオス・メス接続が可能。
- 電線被覆むき不要。
- プライヤにて簡単接続。

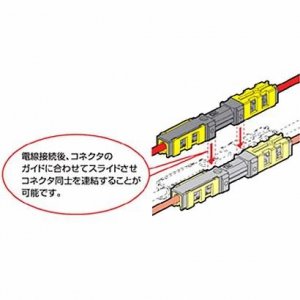

- コネクタを連結し、多極としても使用可能。
- 必要に応じてコネクタの抜け防止の為の「連結板(NDC-2420-J)」で固定することができます。(オプション別売り)
