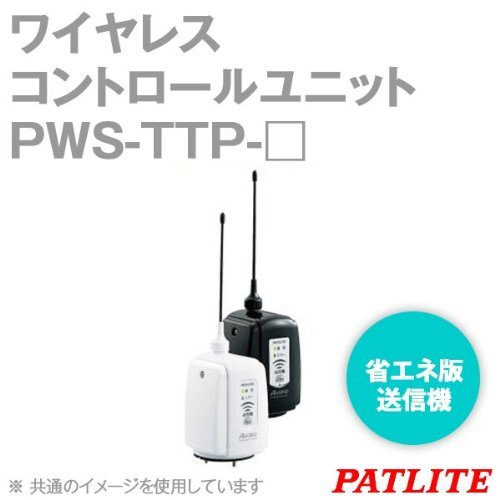

PATLITE(パトライト) PWS-TTP-W ワイヤレスコントロールユニット （省エネ版） (送信機) (DC12-24V) (単3電池×3本) (有電圧接点入力) (オフホワイト) NN

商品説明

一般仕様
[定格電圧]
　外部電源:DC12-24V
　電池:DC4.5V 単3形アルカリ乾電池×3本
[電圧許容範囲] 外部電源 DC10.8～26.4V
[定格消費電流] 最大50mA
[電池寿命(目安)]
　約5年(マルチホップOFF)
　約3年(マルチホップON)
　(a接点､ワンショットモード(パルス信号入力))
[使用温度範囲] -10℃～50℃(電池含まず)
[保存温度範囲] -30℃～70℃(電池含まず)
[相対湿度] 90%RH以下(結露なきこと)
[振動] 加速度　19.6m/s^2(JISC60068-2-6:2010)
[取付方向] 正方向
[取付場所] 屋外､屋内
[保護等級] IP54(直取付時､または壁面取付ブランケット(型式:SZ-018)使用時)

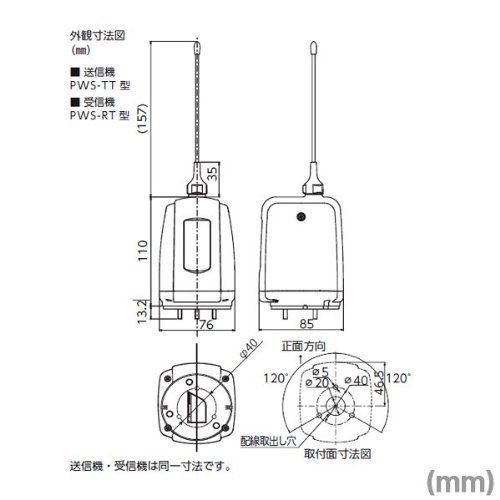

[外形寸法] H267mm×W76mm×D85mm(取付足含まず)
[質量(公差:±10%)] 220g(電池含まず)
[適合規格]
　RoHS指定
　技術基準認定済無線装置内蔵

無線仕様
[無線種類] 特定小電力無線
[技術基準] ARIBSTD-T67準拠
[通信方式] 単信方式
[無線周波数帯] 429.1750～429.9125MHz
[送信出力] 7mW
[送信時間制限] 2.5秒送信後、3.5秒休止
[周波数チャンネル数] 16ch(固定モード)
[グループID数] 4
[グループ機能] 周波数チャンネルとグループIDの組み合わせで最大64通り
[受信モード] ノーマルモード(常時受信)/エコモード(間けつ受信)
[マルチホップ機能] ON/OFF(ON設定は最大5台まで)
[伝達距離] 屋外約350m､屋内約100m(地上高2m､見通し環境)
[伝達時間(理論値)]
　約0.5秒(ノーマルモード受信)
　約0.5～2.5秒(エコモード受信)
　※1段ホッピングするごとに､約3秒の遅延が発生します｡
[通信構成] 1:1､1:N､N:1､N:N
[構成台数] 送信機･受信機を合わせて30台(1周波数チャンネルあたり)
[同一エリア使用台数] 設置間隔等により異なります

機能仕様
[入力論理切替] a接点/b接点
[入力判定時間] 短い(10ms)/長い(100ms)
[送信回数] 1回/3回
[動作モード]
　･ワンショットモード
　･2CHモード
　･レベルモード
　･トグルモード
[ワンショットモード出力時間] 0.5秒､2秒､4秒､8秒､12秒､30秒､60秒､300秒から選択
[電波感度テスト] 2点間の電波感度測定
[電波電圧チェック] 電池電圧低下をLED表示および､無線で通知

入出力仕様
[無電圧接点入力(型式:PWS-TTN)]
　･5入力(コモン端子5点)
　･出力ON電流 10mA以下/CH
　･OFF時端子電圧 5V以下
　･最小入力時間 10ms
[有電圧接点入力(型式:PWS-TTP)]
　･5入力(コモン端子5点)
　･出力ON電流 10mA以下/CH
　･OFF時端子電圧 5V以下
　･最小入力時間 10ms
[接続方法] スクリューレス端子台
[推奨電線種類] 単線/より線(UL電線)
[適合電線サイズ]
　入力端子､出力端子
　Φ0.41～0.81mm(AWG26～AWG20) 被覆剥きしろ 8～9mm
　外部電源端子､リレー接点端子
　Φ0.41～1.29mm(AWG26～AWG18) 被覆剥きしろ 7～8mm
