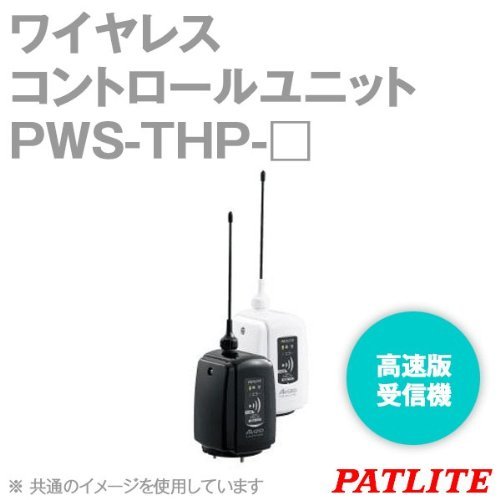

PATLITE(パトライト) PWS-THP-W ワイヤレスコントロールユニット （高速版） (送信機) (DC12-24V) (有電圧接点入力) (オフホワイト) NN

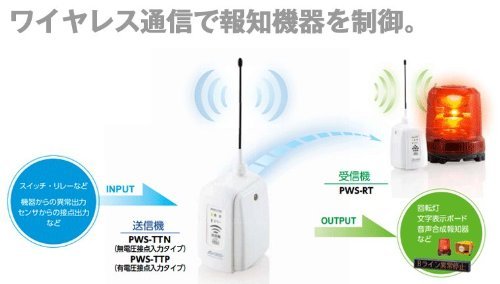

商品説明

一般仕様
[定格電圧] 外部電源 DC12-24V
[電圧許容範囲] 外部電源 DC10.8～26.4V
[定格消費電流] 最大70mA(外部接続機器への負荷電流を除く)
[使用温度範囲] -10℃～50℃
[保存温度範囲] -30℃～70℃
[相対湿度] 90%RH以下(結露なきこと)
[振動] 加速度　19.6m/s^2(JISC60068-2-6:2010)
[取付方向] 正方向
[取付場所] 屋外､屋内
[保護等級] IP54(直取付時､または壁面取付ブランケット(型式:SZ-018)使用時)

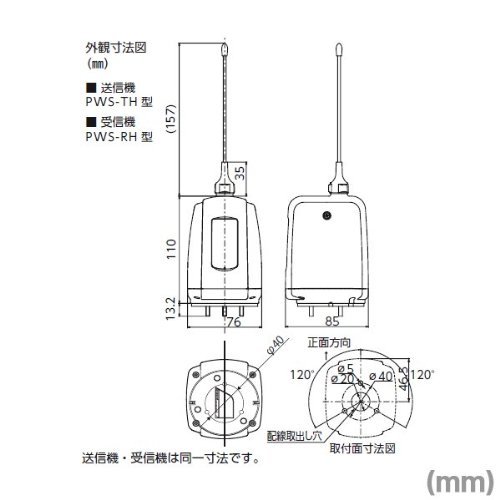

[外形寸法] H267mm×W76mm×D85mm(取付足含まず)
[質量(公差:±10%)] 230g
[適合規格]
　RoHS指定
　技術基準認定済無線装置内蔵

無線仕様
[無線種類] 特定小電力無線
[技術基準] ARIBSTD-T67準拠
[通信方式] 単信通信方式
[無線周波数帯] 429.2500～429.7250MHz
[送信出力] 10mW
[変調方式] FSKモード/SSモード
[送信時間制限]
　FSKモード:0.4秒以上
　SSモード:1.3秒以上
[グループID数] 4
[周波数チャンネル] 8ch
[自局アドレス数] 32
[受信アドレス数] 32(送信機のみ)
[グループ機能] 周波数チャンネルとグループIDの組み合わせで最大32通り
[伝達距離]
　FSKモード 屋外約350m､屋内約100m(地上高2m､見通し環境)
　SSモード 屋外約600m､屋内約200m(地上高2m､見通し環境)
[伝達時間(理論値)(送信機側入力→受信機側出力)]
　FSKモード 0.3秒±10%
　SSモード 0.9秒±10%

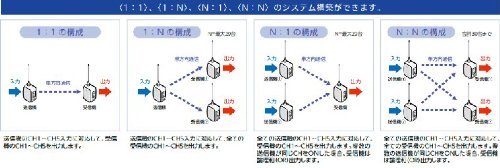

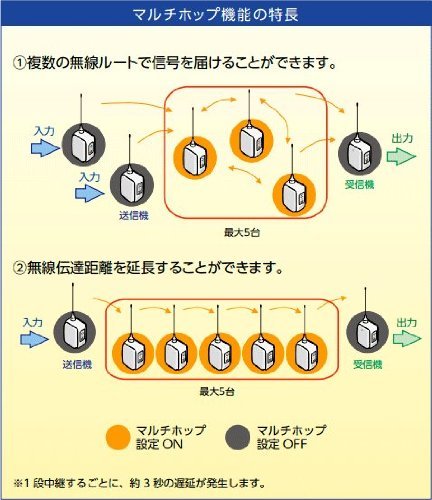

[通信構成]
　1:1､1:N､N:1 (N最大数29台)､N:N (N+N：最大数30台)
　※N:1､N:N構成で使用する際は､FSKモードに設定してください
[構成台数] 送信機･受信機を合わせて30台(1周波数チャンネルあたり)
[同一エリア使用台数] 設置間隔等により異なります

機能仕様
[入力論理切替] a接点/b接点
[入力判定時間] 短い(10ms)/長い(100ms)
[送信回数] 1回
[リトライ送信回数] 32回/なし
[動作モード]
　･ワンショットモード
　･2CHモード
　･レベルモード
　･トグルモード
[ワンショットモード出力時間] -
[リレー接点出力時間] 0.5秒、3秒から選択
[通信テスト] 2点間の電波感度測定

入出力仕様
[有電圧接点入力(型式:PWS-THP)]
　･5入力(コモン端子5点)
　･入力電圧 26.4V以下
　･入力電流 35mA(全CH合計)
　･入力ON電流 25mA以下/CH
　･最小入力時間 10ms
[リレー接点出力(1a接点)]
　･接点定格
　　DC48V 3.0A
　　突入78A(TV-5規格)
　･最小適用負荷 DC10.8V 10mA
　･開閉寿命 10万回以上
[接続方法] スクリューレス端子台
[推奨電線種類] 単線/より線(UL電線)
[適合電線サイズ]
　入力端子､出力端子
　Φ0.41～0.81mm(AWG26～AWG20) 被覆剥きしろ 8～9mm
　外部電源端子､リレー接点端子
　Φ0.41～1.29mm(AWG26～AWG18) 被覆剥きしろ 7～8mm
