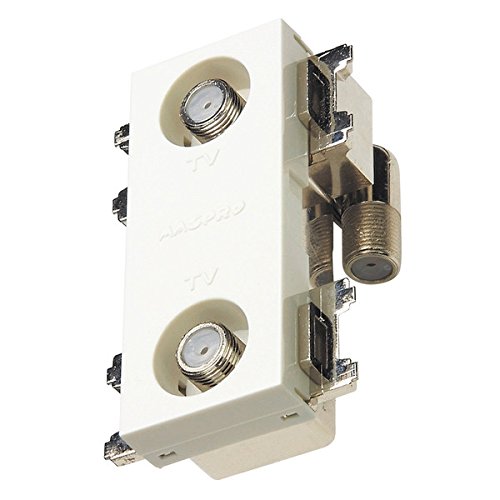

マスプロ電工 2DWK15-SW-B 直列ユニット 中継用 上り帯域カットフィルタースイッチ付 2端子型

メーカー
マスプロ
ブランド
マスプロ電工
JAN
4978877196446
メーカー品番
2DWK15-SW-B
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

●メーカー:マスプロ
●型番:2DWK15-SW-B
●商品名:直列ユニット
●4K・8K衛星放送対応
●2端子型、中継用
●上り帯域カットフィルタースイッチ付
●伝送周波数帯域(MHz):10～3224(CATV・VU・BS・CS)
●挿入損失(dB以下):
・10～770MHz:2
・770～1032MHz:2.5
・1032～1489MHz:3
・1489～2150MHz:3.5
・2150～2681MHz:4.5
・2681～3224MHz:6
●結合量(dB以下):
・10～55MHz:片方向 -/双方向 15
・70～90MHz:片方向 17/双方向 15
・90～450MHz:片方向 16/双方向 15
・450～770MHz:片方向 17/双方向 16
・770～1489MHz:片方向 18/双方向 17
・1489～2150MHz:片方向 20/双方向 20
・2150～2681MHz:片方向 21/双方向 21
・2681～3224MHz:片方向 22/双方向 23
●逆結合阻止量(dB以上):
・10～1032MHz:20
・1032～2150MHz:18
2150～3224MHz:15
●端子間阻止量(dB以上):
・10～55MHz:13
・70～770MHz:20
・770～2150MHz:18
・2150～2681MHz:15
・2681～3224MHz:13
●阻止帯域減衰量(dB):
・10～55MHz:40
・70～3224MHz:-
●VSWR(以下):
・10～55MHz:2 ※上り帯域カットフィルタースイッチを[双方向]に切換えた時の値
・70～2681MHz:2.5
・2681～3224MHz:2.8
●外観寸法(mm):H69×W44×D36
●質量(g):約95
●RoHS対応

【ご注意】
※アンテナプラグ、F型コネクターは別売りです。
※型式末尾の-Bは、個別のパッケージ、取扱説明書がありません。

特記事項

  • IN端子の向きを180°変えることができますから、狭いスイッチボックスの中でもF型コネクターが容易に取付けられ、ケーブルの多様な引き込み状況に対応できます。また、ケーブルが短くなったときにも、端子の向きを変えることにより最短距離で接続できますから、施設の改修工事が容易です。
  • 上り帯域(10～55MHz)カットフィルターにより、双方向で使用しない直列ユニットからの上り帯域の雑音を、テレビ端子ごとに抑えることができます。
  • 4K・8K放送に対応しています。
  • ハウジングには、亜鉛ダイカストケースを使用していますから、耐久性に優れています。
  • 無鉛はんだの採用、カドミウム・水銀などの不使用により、EU(欧州連合)の特定有害物質使用規制(RoHS指令)に適合しています。
