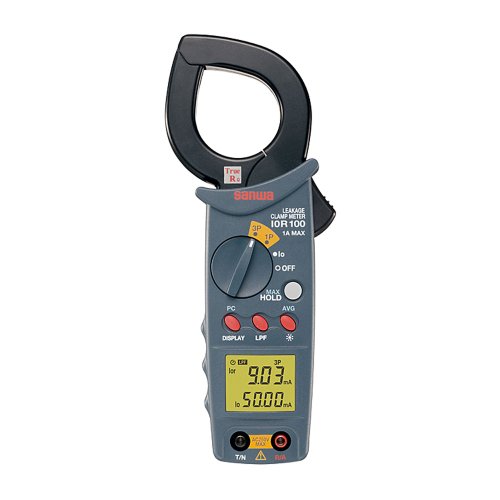

三和電気計器 ベクトル演算方式Iorリーククランプメーター I0R100

商品説明

●メーカー:三和電気計器
●型番:I0R100
●商品名:クランプメータ
【基準電圧(R-T間、A-N間)】
・レンジ(V):250.0
・確度:±0.5%+5
入力抵抗(MΩ):約10
※基準電圧測定は900HzのLFP(ローパスフィルタ)が入っています。振幅比 900Hzで-3dB
【交流電流(I0)】
レンジ(オートレンジ)(mA):99.99/999.9
・確度:±1%+5
※上記は基本波成分(50Hz/60Hz)の確度
※確度保証範囲0.80mA以上
※漏洩電流測定には以下のLPF(ローパスフィルター)が入っています。
●LPF機能
OFF時:フィルター周波数性能 約1kHz、振幅比 1kHzで-3dB
・ON時:フィルター周波数性能 約150Hz、振幅比 150Hzで-3dB、180Hzで-7dB【抵抗分漏洩電流(Ior)】
●1P(単相)
・Ior値表示範囲(mA):0.00～99.99、100.0～999.9
●3P(三相)
・Ior値表示範囲(mA):0.00～99.99、100.0～999.9、1000～1155
※Iorの確度保証はIoが0.80mA以上
※基本波成分を検出するため、LPF機能は無効にできません。
【絶縁抵抗(演算値)】
・表示範囲(MΩ):0.000～9.999
・確度:規定なし
※9.999MΩ以上の時は、9.999MΩの表示となります。

●液晶表示:最大9999カウント(上部及び下部数値部)
●サンプルレート:約4回/秒
●MAXホールドモード機能
●AVGモード機能(移動平均値表示)
●データホールド機能
●オートパワーセーブ機能(約30分、解除可)
●内臓電池:LR03(単4形アルカリ)×2
●寸法(mm):H208×W70×D41
●質量(g):約320
●付属品:取扱説明書、テストリード(TL-26)、延長用リードセット(TL-27)、アリゲータクリップ(CL-26)、スパイラルチューブ8個、キャリングケース(C-I0R)

【ご注意】
※Y結線または250V以上の電路ではIo測定は可能ですがIorの測定はできません。
異容量三相4線では単相3線のIor測定は可能ですが、 三相3線のIor測定はできません。(Ioは可)
●ベクトル演算方式のlor測定なので、C成分を含まないR成分だけの漏電測定ができる
●単相2線/単相3線/3相3線△ともR相/T相から基準電圧を取りクランプするだけ
●重さわずか320gのクランプ一体型で持ち運びが便利（携帯ケース付属）。しかもスピーディーな作業が可能
●loとlorの値を同時に表示する事が可能
●ノイズフィルター付きloクランプメータとしての使用も可能（lo単独測定時は基準電圧は不要）
●最大値表示、バックライト機能など現場での使い勝手を考えた設計
●連続測定200時間（8日）以上
●表示は2画面切り替え可能
●最大値をホールドするMAXホールドモード
●ふらつきのある数字を読みやすくするAVGモード（移動平均値表示）
●オートパワーセーブ（約30分）機能解除可
●単4アルカリ電池2本で連続200時間以上の長時間動作
●パソコンでデータ収集（要別売オプション IOR-USB）可能
●コア径40mm
