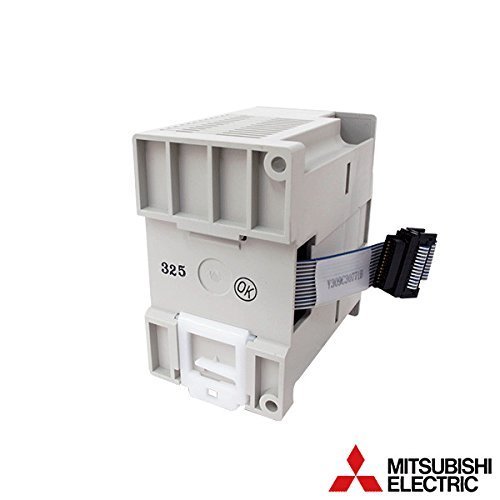

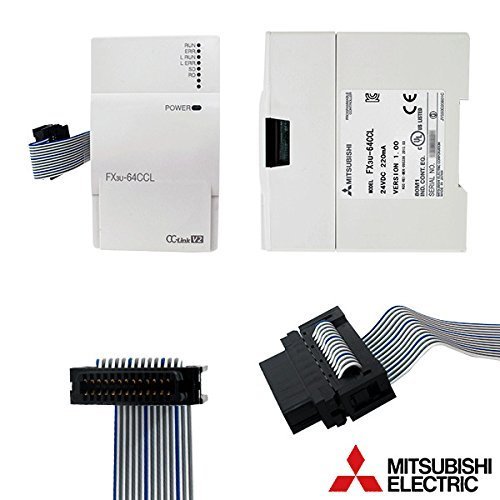

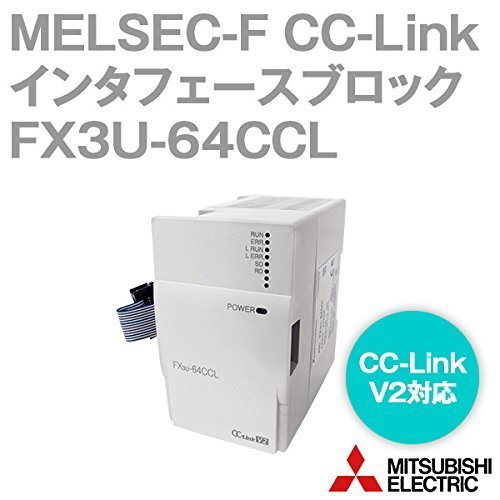

三菱電機 FX3U-64CCL FXシリーズ CC-Linkシステムインタフェースブロック NN

商品説明

詳細仕様

[カテゴリ] データリンク・通信
[品名] CC-Link
[形名] FX3U-64CCL
[適合する規格] CE(EMC)，UL/cUL，KC
[性能仕様]
　CC-Linkバージョン Ver.2.00(Ver.1.10もサポート)
　局種別 インテリジェントデバイス局
　絶縁方式 ネットワークバスと内部電源はホトカプラ絶縁
　伝送速度 156Kbps/625Kbps/2.5Mbps/5Mbps/10Mbps 選択可能(ロータリスイッチで設定)
　局番 1～64局(ロータリスイッチで設定)
　占有局数 1～4局(ロータリスイッチで設定)
　最大ケーブル総延長(最大伝送距離) CC-Link仕様による。
　リモート入出力点数 1局あたりのリモート入出力点数は、入力32点，出力32点。（拡張サイクリック設定により1倍～8倍の設定あり）
　ただし、最終局の上位16点はCC-Linkシステムがシステムエリアとして占有します。
　リモートレジスタ点数 1局あたりのリモートレジスタ点数は、RW書込みエリア4点，RW読出しエリア4点。（拡張サイクリック設定により1倍～8倍の設定あり）
　通信方式 ブロードキャストポーリング方式
　同期方式 フラグ同期方式
　符号化方式 NRZI方式
　伝送路形式 バス(RS-485)
　伝送フォーマット HDLC準拠
　質量 0.3kg
