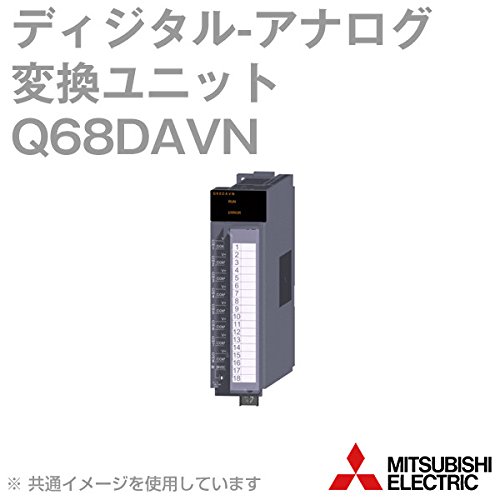

三菱電機 Q68DAVN ディジタル-アナログ変換ユニット NN

商品説明

[アナログ出力点数] 8点（8チャンネル）
[ディジタル入力]
　通常分解能モード：-4096～+4095
　高分解能モード：-12288～+12287，-16384～+16383
[アナログ出力]
　電流 DC0～20mA（外部負荷抵抗値：0Ω～600Ω）
[入出力特性，分解能]
　出力レンジ ディジタル入力値（最大分解能）
　電流出力
　・0～20mA 通常分解能モード：0～4000（5µA）、高分解能モード：0～12000（1.66µA）
　・4～20mA 通常分解能モード：0～4000（4µA）、高分解能モード：0～12000（1.33µA）
　・ユーザレンジ設定 通常分解能モード：-4000～4000（1.5µA）、高分解能モード：-12000～12000（0.83µA）
[精度（アナログ出力値の最大値に対する精度）]
　周囲温度：25±5℃ ±0.1％以内
　周囲温度：0～55℃ ±0.3％以内
[変換速度] 80µs／チャンネル
[絶対最大出力]
　電流 21mA
[出力短絡保護] あり
[絶縁方式] 入出力端子とシーケンサ電源間：フォトカプラ絶縁、アナログ出力チャンネル間：非絶縁、外部供給電源とアナログ出力間：トランス絶縁
[絶縁耐圧] 入出力端子とシーケンサ電源間，外部供給電源とアナログ出力間：AC500V　1分間
[絶縁抵抗] 入出力端子とシーケンサ電源間，外部供給電源とアナログ出力間：DC500V　20MΩ以上
[入出力占有点数] 16点（I/O割付：インテリ 16点）
[DC5V内部消費電流] 0.38A

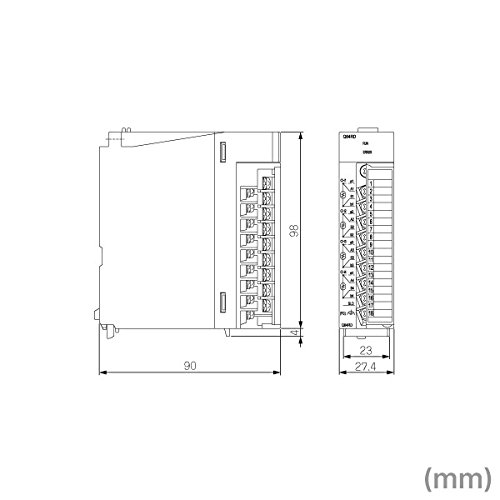

[外形寸法]
　H 98mm
　W 27.4mm
　D 112mm
[質量] 0.20kg
