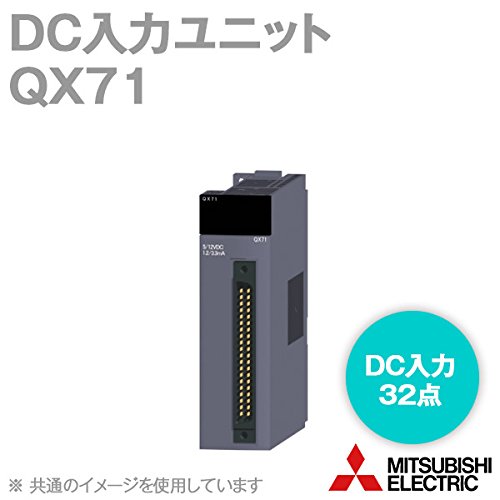

三菱電機 QX71 DC入力ユニット (DC入力32点) (プラスコモン，マイナスコモン共用タイプ) NN

商品説明

[入力形式] DC入力（プラスコモン／マイナスコモン共用タイプ）
[入力点数] 32点
[定格入力電圧] DC5V（+20/-10％，リップル率5％以内）
　DC12V（+20/-15％，リップル率5％以内）
[定格入力電流] 約1.2mA（DC5V）
　約3.3mA（DC12V）
[入力ディレーティング] なし
[入力ON電圧／ON電流] 3.5V以上／1mA以上
[入力OFF電圧／OFF電流] 1V以下／0.1mA以下
[入力抵抗] 約3.3kΩ
[入力応答時間]
　OFF→ON 1ms／5ms／10ms／20ms／70ms以下
　ON→OFF 1ms／5ms／10ms／20ms／70ms以下
[入力コモン方式] 32点 1コモン
[絶縁方式] フォトカプラ絶縁
[絶縁耐圧] AC560Vrms／3サイクル（標高2000m）
[絶縁抵抗] 絶縁抵抗計にて10MΩ以上
[占有スロット数] 1
[保護等級] IP2X
[動作表示] ON表示(LED)
[外部配線接続方式] 40ピンコネクタ
　?
　適合コネクタ
　A6CON1，A6CON2，A6CON3，A6CON4（別売）
[入出力占有点数] 32点（I/O割付：入力 32点）
[DC5V内部消費電流] 70mA（TYP. 全点ON）

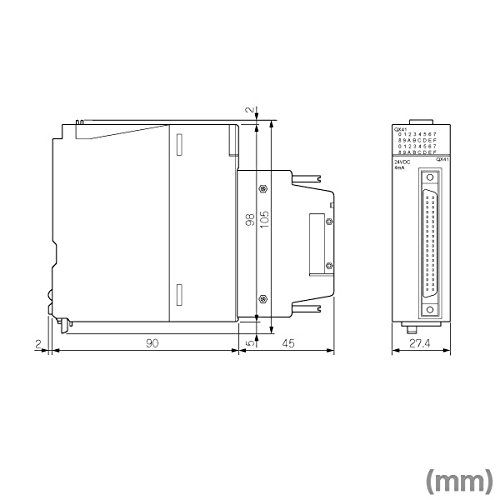

[外形寸法]
　H 98mm
　W 27.4mm
　D 90mm
[質量] 0.12kg
