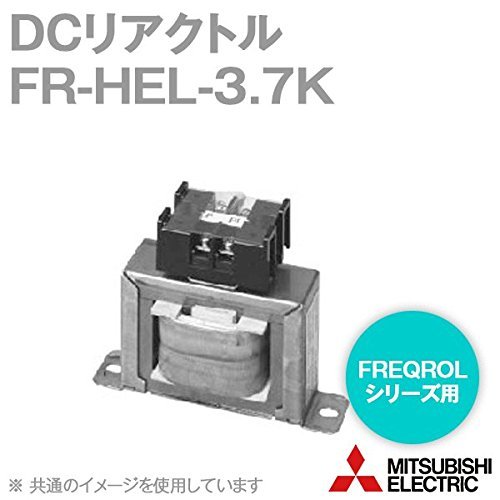

三菱電機 FR-HEL-3.7K DCリアクトル (200V) NN

商品説明

[形式] FR-HEL-3.7K
[仕様] 200Vクラス
[適用モーター容量] 3.7K
[力率改善効果 ※] 電源力率　約93%（94.4%）100％負荷時 （92.3% 国土交通省監修の公共建築工事標準仕様書（電気設備工事編）平成22年版に基づき基本波の力率を1として計算した場合）
[振動] 5.9m/s^2以下、10～55Hz（X、Y、Z各方向）
[取付け方法] 水平面取付けまたは垂直面取付け
[電源使用] 3 相ＡＣ 200～240 Ｖ 50 Ｈｚ／60 Ｈｚ
[環境]
　周囲温度 -10～+50℃（凍結のないこと）
　周囲湿度 90％ＲＨ以下（結露のないこと）
　保存温度 -20～+65℃（凍結のないこと）
　雰囲気 屋内（腐食性ガス、引火性ガス・オイルミスト、じんあいのないこと）
　標高・振動 海抜1000 ｍ以下・5.9 ｍ／s2 以下
[質量(kg)] 1.5

※ 力率は、電源インピーダンスを1%と考えたときの値です。電源容量、電源インピーダンスによって数値は変化します。
負荷は、JEM-TR201に規定の基本波電流を100%としています。0.4kW未満のモータの場合は、力率改善効果が若干下回ります。
