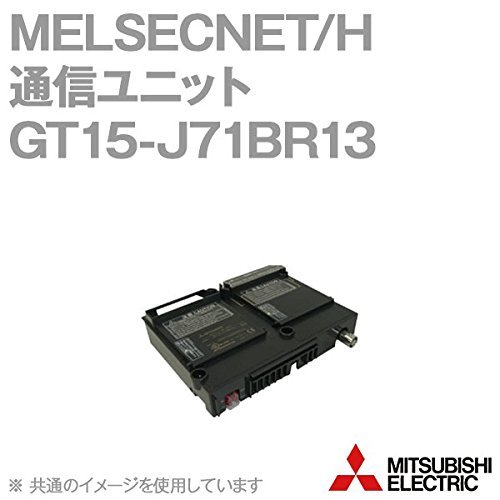

三菱電機 GT15-J71BR13 MELSECNET/H 通信ユニット (GT27、GT25、GT16、GT15用) NN

商品説明

[カテゴリ] 通信ユニット
[シリーズ] GOT2000/GOT1000
[分類] MELSECNET/H 通信ユニット
[製品形名] GT15-J71BR13
[適合する規格] UL/cUL、CE(EMC)、KC
[対応機種] GT27、GT25、GT16、GT15
[1ネットワーク当りの最大リンク使用点数]
　LX/LY 8192点
　LB MELSECNET/Hモード・MELSECNET/H拡張モード：16384点、MELSECNET/10モード：8192点
　LW MELSECNET/Hモード・MELSECNET/H拡張モード：16384点、MELSECNET/10モード：8192点
[1局あたりの最大リンク点数] MELSECNET/Hモード・MELSECNET/10モード：{(B+Y)÷8+(2×W)}≦2000バイト、MELSECNET/H拡張モード：{(B+Y)÷8+(2×W)}≦35840バイト
[通信速度] 10Mbps
[通信方式] トークンバス方式
[同期方式] フレーム同期方式
[伝送路形式] 同軸一重バス
[総延長距離] 3C-2V：300m、5C-2V：500m　※リピータユニット(A6BR10、A6BR10-DC)使用により2.5kmまで延長可
[局間距離(最大)] 3C-2V：300m、5C-2V：500m
[アクセス可能ネットワーク範囲] GOTが接続されているMELSECNET/H、MELSECNET/10上のシーケンサのみ
[最大グループ数] 0(グループ指定なし)
[接続局数] 31局
[RAS機能] 管理局移行によるシステムダウン防止、自局のリンク回線チェックの診断機能、リンク特殊リレー・レジスタによる異常検出、各種診断機能
[トランジェント伝送] N：N交信
[接続ケーブル] 3C-2V、5C-2V 相当品
[適合コネクタ] BNC-P-3-NiCAu(3C-2V用)、BNC-P-5-NiCAu(5C-2V用)(第一電子工業(株)製)相当品
[内部消費電流] 0.77A
[質量] 0.19kg
