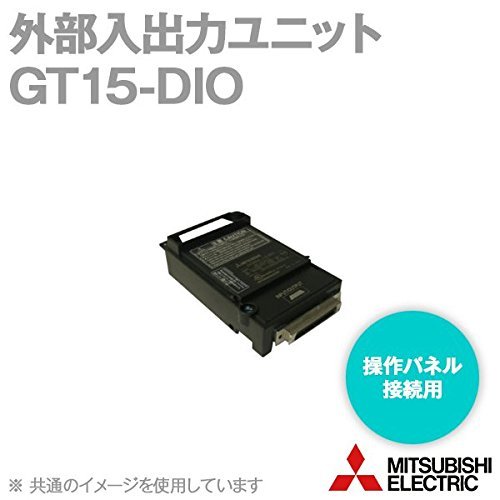

三菱電機 GT15-DIO 外部入出力ユニット 操作パネル接続用(プラスコモン入力/シンクタイプ出力) (GT27、GT25、GT16、GT15用) NN

商品説明

[カテゴリ] オプションユニット
[シリーズ] GOT2000/GOT1000
[分類] 外部入出力ユニット
[製品形名] GT15-DIO
[適合する規格] UL/cUL,CE(EMC),KC,ABS,BV,DNV,LR,NK,RINA,GL
[対応機種] GT27,GT25,GT16,GT15
[共通仕様]
　外部接続方式 50ピンコネクタ
　適合電線サイズ AWG#28以下
　動作表示 なし
　外部供給電源
　・電圧 DC24V
　・電流 1.85A
　絶縁耐圧 AC350V 1分間
　内部消費電流 0.10A
　質量 0.13kg
[入力仕様]
　入力方式 ダイナミックスキャン方式
　入力点数 16点/128点(16×8)
　絶縁方式 フォトカプラ絶縁
　定格入力電圧 DC24V
　定格入力電流 約4mA
　入力ディレーティング
　ON電圧／ON電流 DC15V以上／2mA以上
　OFF電圧／OFF電流 DC4V以下／1mA以下
　入力抵抗 約5.6KΩ
　応答時間
　・ON→OFF 0.4ms以下(DC24V)
　・OFF→ON 0.4ms以下(DC24V)
　コモン方式 16点1コモン
　ダイナミックスキャン周期 13.3ms
[出力仕様(シンクタイプ)]
　出力方式 ダイレクト出力
　出力点数 16点＋1点(RUN出力)
　絶縁方式 フォトカプラ絶縁
　定格負荷電圧 DC24V(+20％/-15％)
　最大負荷電流 0.1A/1点
　最大突入電流 0.7A　10ms以下
　OFF時漏洩電流 0.1mA以下
　ON時最大電圧降下 DC0.2V(MAX.) 0.1A
　保護機能 有り(過負荷保護機能、過熱保護機能)
　応答時間
　・ON→OFF 1ms以下(抵抗負荷)
　・OFF→ON 1ms以下
　コモン方式 16点1コモン
　サージキラー ツェナーダイオード
