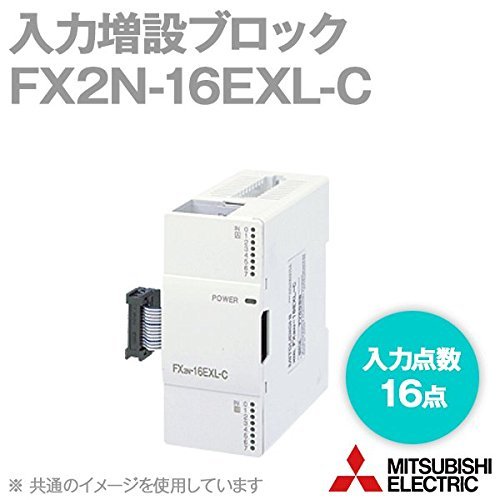

三菱電機 FX2N-16EXL-C 入力増設ブロック (入力点数: 16点) (TTLレベル入力) (コネクタ端子台タイプ) NN

商品説明

[カテゴリ] 入出力増設
[品名] 増設ブロック
[形名] FX2N-16EXL-C
性能仕様
[適用シーケンサ] FX1N，FX3G，FX2N，FX3U，FX1NC，FX3GC，FX2NC，FX3UC
＜コネクタタイプシーケンサへの接続について＞
FX1NC，FX2NCへの接続は、FX2NC-CNV-IFが必要です。
FX3GC，FX3UCへの接続は、FX2NC-CNV-IFまたはFX3UC-1PS-5Vが必要です。
[質量] 0.3kg
電源仕様
[定格電圧] シーケンサからの内部給電
入力仕様
[入力点数] 16点
[入力接続形状] コネクタ端子台
[入力形式] TTLレベル
[入力信号電圧] DC5V±5%
[入力インピーダンス] 2.2kΩ
[入力信号電流] 最大20mA/DC5V
[入力ON感度電流] 1mA以上
[入力OFF感度電流] 0.4mA以下
[入力ON感度電圧] DC1.5V以下
[入力OFF感度電圧] DC3.5V以上
[入力応答時間] [H→L]
1ms +1ms,-0.5ms
[L→H]
1ms +1ms,-0.5ms
[入力信号形式] TTL入力
[入力回路絶縁] ホトカプラ絶縁
[入力動作表示] 入力ON時パネルのLED点灯
