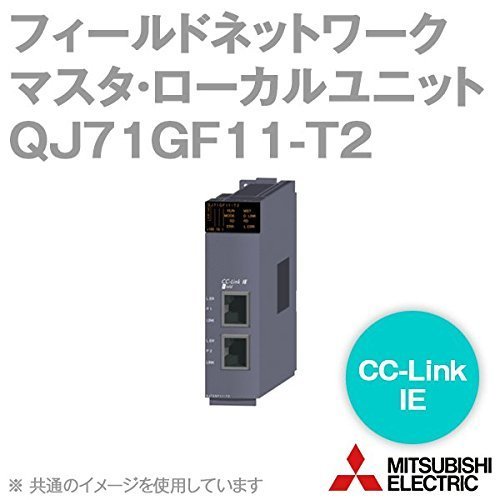

三菱電機 QJ71GF11-T2 CC-Link IE フィールドネットワーク (マスタ局/ローカル局共用) NN

商品説明

[1ネットワークの接続局数]
　マスタ局 1局（マスタ局にスレーブ局を最大120局接続可能）
　ローカル局 120局
[最大ネットワーク数] 239
[1ネットワークあたりの最大リンク点数]
　RWw 8192点，16Kバイト
　RWr 8192点，16Kバイト
　RX 16384点，2Kバイト
　RY 16384点，2Kバイト
[1局あたりの最大リンク点数]
　マスタ局
　・RWw 8192点，16Kバイト
　・RWr 8192点，16Kバイト
　・RX 16384点，2Kバイト
　・RY 16384点，2Kバイト
　ローカル局
　・RWw 8192点，16Kバイト（自局の送信範囲も含む）
　・RWr 8192点，16Kバイト
　・RX 16384点，2Kバイト
　・RY 16384点，2Kバイト（自局の送信範囲も含む）
[1局あたりの最大送信点数]
　マスタ局
　・RWw 8192点，16Kバイト
　・RY 16384点，2Kバイト
　ローカル局
　・RWw 1024点，2048バイト
モードが「オンライン（高速モード）」の場合は，256点，512バイト
　・RY 2048点，256バイト
[通信速度] 1Gbps
[伝送路形式] ライン型，スター型（ライン型とスター型の混在も可能），リング型
[接続ケーブル] 1000BASE-Tの規格を満たすEthernetケーブル：カテゴリ5e以上，（二重シールド付・STP）ストレートケーブル
[最大局間距離] 最大100m（ANSI/TIA/EIA-568-B(Category 5e)に準拠）
[1ネットワークの総延長距離]
　ライン接続時：12000m（マスタ局1台，スレーブ局120台接続時）
　スター接続時：システム構成による
　リング接続時：12100m（マスタ局1台，スレーブ局120台接続時）
[カスケード接続段数] 最大20段
[通信方式] トークンパッシング方式
[占有スロット数] 1
[入出力占有点数] 32点（I/O割付：インテリ 32点）
[DC5V内部消費電流] 0.85A
[外形寸法]
　H 98mm
　W 27.4mm
　D 115mm
[質量] 0.18kg
