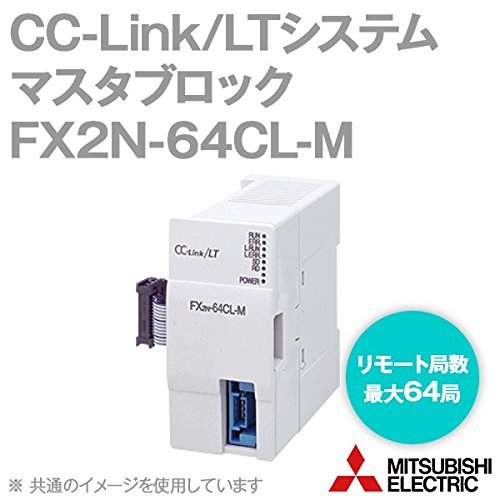

三菱電機 FX2N-64CL-M CC-Link/LTシステムマスタブロック (接続リモート局数: 最大64局) (通信方式: BITR方式) (伝送速度: 2.5Mbps/625kbps/156kbps) NN

商品説明

[カテゴリ] データリンク・通信
[品名] CC-Link/LT
[形名] FX2N-64CL-M
[適合する規格] CE(EMC)，UL/cUL，KC

性能仕様
[最大リンク点数] [4点モード，16点モード]
　FX1N/FX1NC，FX3G/FX3GCに接続時：128点
　FX2N/FX2NC，FX3U/FX3UCに接続時：256点
[1局あたりのリンク点数] [4点モード]
4点(8点)
[16点モード]
16点(32点)( )は複合リモートユニット使用時
[伝送速度] 2.5Mbps/625kbps/156kbps(DIPスイッチにより選択)
[通信方式] BITR方式(Broadcastpolling＋Interval Timed Response)
[伝送路形式] T分岐方式
[誤り制御方式] CRC
[接続リモート局数] 最大64局
[リモート局番] 1～64
[マスタ局接続位置] 幹線の端に接続
[RAS機能] 通信異常検出、自動復列機能、子局切り離し、内部折返し診断
[接続ケーブル] 　専用フラットケーブル(0.75mm2×4)　
　VCTFケーブル(0.75mm2×4 JIS C 3306に準拠したケーブルを使用してください)
　専用可動ケーブル(0.75mm2×4)
[シーケンサとの交信] FROM/TO命令でバッファメモリを介して行なう
[表示(LED)] RD，SD，RUN，ERR.，L RUN，L ERR.，POWER
[入出力占有点数] 8点固定(入力，出力どちらでカウントしてもよい)＋接続リモート入出力点数(8の倍数)
[質量] 0.15kg

[電源仕様]
　[電圧：DC5V] 190mA(シーケンサからの内部給電)
　[電圧：DC20.4V～28.8V]
消費電流：25mA　　　起動時の電流：35mA
CC-Link/LTインタフェース用コネクタにより電源アダプタから給電
