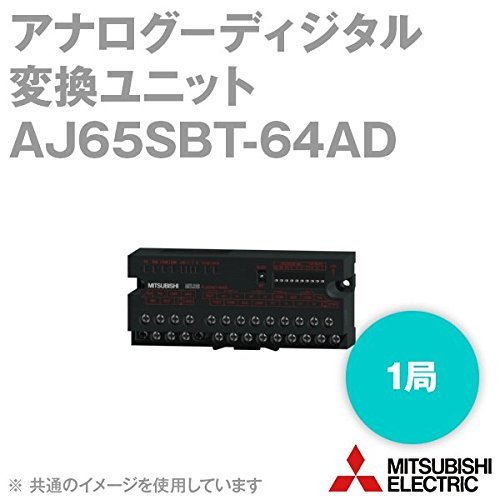

三菱電機 AJ65SBT-64AD CC-Linkアナログ－ディジタル変換ユニット (4チャンネル) (1局) (入力電圧DC-10～+10V) NN

商品説明

[アナログ入力点数] 4点(4ch)
[アナログ入力] 電圧 DC-10～+10V(入力抵抗:1MΩ)　電流 DC0～20mA(入力抵抗:250Ω)
[デジタル出力] -4096～+4095
[入出力特性,分解能]
入力レンジ デジタル出力値
電圧入力 ・-10～10V -4000～4000(2.5mV) ・ユーザレンジ設定1(-10～10V) -4000～4000(2.5mV) ・0～5V 0～4000(1.25mV) ・1～5V 0～4000(1.0mV) ・ユーザレンジ設定2(0～5V) 0～4000(1.0mV)
電流入力 ・0～20mA 0～4000(5μA) ・4～20mA 0～4000(4μA) ・ユーザレンジ設定(0～20mA) 0～4000(4μA)
[精度] 周囲温度:25±5℃ ±0.2％　周囲温度:0～55℃ ±0.4％
[変換速度] 1ms/ch
[絶対最大入力] 電圧 ±15V 電流 ±30mA
[絶縁方式] 通信系とアナログ入力一括間:フォトカプラ絶縁 電源系とアナログ入力一括間:フォトカプラ絶縁 チャンネル間:非絶縁
[絶縁耐圧] 電源・通信系一括とアナログ入力一括間:AC500V 1分間
[局種別] リモートデバイス局(Ver.1リモートデバイス局)
[占有局数] 1局
[ユニット電源] 電圧 DC24V(DC20.4～26.4V)　電流 0.090A(DC24V時)　突入電流 8.5A,2.3ms以下
[外部配線接続方式] 通信部,ユニット電源部:7点2ピース端子台(M3ネジ) 入出力部:18点直付け端子台(M3ネジ)

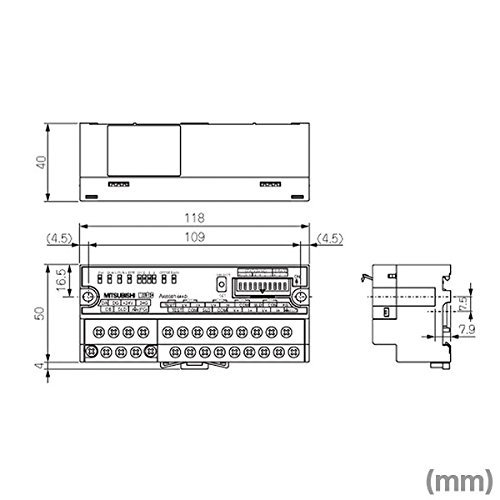

[外形寸法] H 50mm W 118mm　D 40mm
[質量] 0.20kg

[使用周囲温度] 0～55℃
[保存周囲温度] -20～75℃
[使用周囲湿度] 10～90％RH
[保存周囲湿度] 10～90％RH
[耐衝撃] JIS B 3502, IEC 61131-2 に適合
[使用雰囲気] 腐食性ガスのないこと
[使用標高] 0～2000m
[設置場所] 制御盤内
[オーバボルテージカテゴリ] II以下
[汚染度] 2以下
