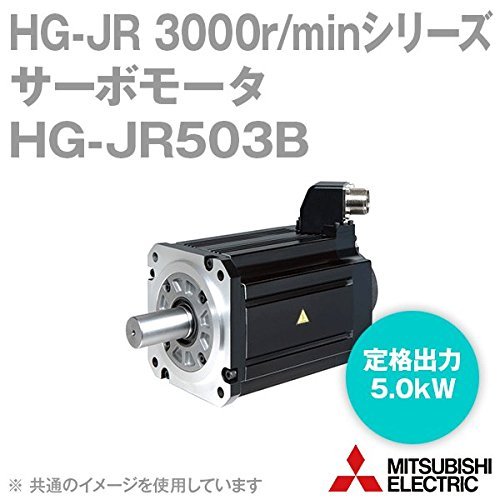

三菱電機 HG-JR503B サーボモータ HG-JR 3000r/minシリーズ 200Vクラス 電磁ブレーキ付 (低慣性・中容量) (定格出力容量 5.0kW) NN

商品説明

[製品シリーズ] HG-JR 3000r/minシリーズ(低慣性・中容量)
[タイプ] サーボモータ(低慣性・中容量) 電磁ブレーキ付き
[製品形名] HG-JR503B
[対応サーボアンプ(全機種)] -
[電源設備容量[kVA]] 7.5
[連続特性]
　定格出力容量 (kW) 5
　定格トルク[N・m] 15.9
[最大トルク[N・m]] 47.7
[定格回転速度 (r/min)] 3000
[最大回転速度[r/min]] 6000
[瞬時許容回転速度[r/min]] 6900
[連続定格トルク時のパワーレート[kW/s]] 119
[定格電流[A]] 27
[最大電流[A]] 81
[回生ブレーキ頻度]
　MR-J4-[回/分] 68
　MR-J4W_-[回/分] -
[慣性モーメントJ[×10^-4 kg・m^2 ]] 21.2
[推奨負荷慣性モーメント比] 10倍以下
[速度・位置検出器] 絶対位置・インクリメンタル共用22ビットエンコーダ(サーボモータ１回転あたりの分解能: 4194304pulses/rev)
[オイルシール] 付き
[耐熱クラス] 155 (F)
[構造] 全閉自冷
[振動階級] V10
[海外準拠規格]
　CEマーキング LVD: EN 60034-1, EN60034-5　EMC: EN 60034-1
　UL規格 UL 1004-1, UL 1004-6
　CSA規格 CSA C22.2 No.100
[軸の許容荷重]
　L 55
　ラジアル 980
　スラスト 490
[質量[kg]] 20
[電磁ブレーキ仕様]
　形式 無励磁作動形安全ブレーキ
　定格電圧 DC24V +0% -10%
　消費電力[W] at 20゜C 23
　電磁ブレーキ静摩擦トルク[N・m] 16
　許容制動仕事量
　・1制動あたり[J] 400
　・1時間あたり[J] 4000
　電磁ブレーキ寿命
　・回数[回] 5000
　・1制動の仕事量[J] 400
