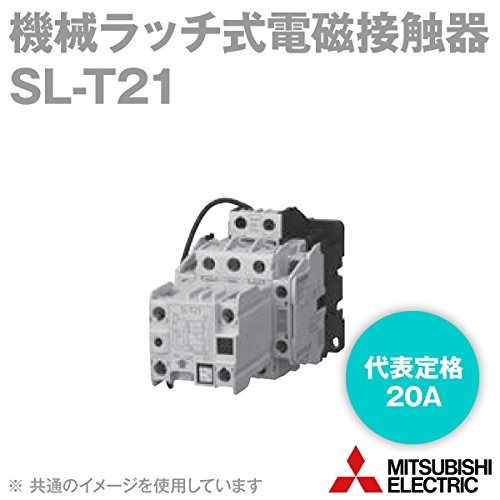

三菱電機 SL-T21 MC-AC200V　MT-AC200V 機械ラッチ式電磁接触器 (代表定格20A) (DINレール･ねじ取付) NN

商品説明

[種別] 電磁接触器
[製品名] 機械ラッチ式電磁接触器
[形名] SL-T21
[可逆運転] 不可能(非可逆)
[定格電圧(V) 50/60Hz]
コイル呼び:
AC200V 200-240

[定格容量[kW]]
三相かご形モータ(AC-3級)
・AC200～220V 4
・AC380～440V 7.5
・AC500～550V 7.5
三相かご形モータ(AC-4級)
・AC200～220V 3.7
・AC380～550V 5.5
[定格使用電流[A]]
三相かご形モータ(AC-3級)
・AC200～220V 18
・AC380～440V 18
・AC500～550V 17
三相かご形モータ(AC-4級)
・AC200～220V 18
・AC380～440V 13
・AC500～550V 10
[主接点]
開放熱電流[A]:　a接点 32
接点構成 3a
[補助接点]
定格使用電流[A]（AC-15級）
・AC110V 6
・AC220V 3
定格使用電流[A]（DC-13級）
・DC24V 3
・DC110V 0.6
解放熱電流[A] 10

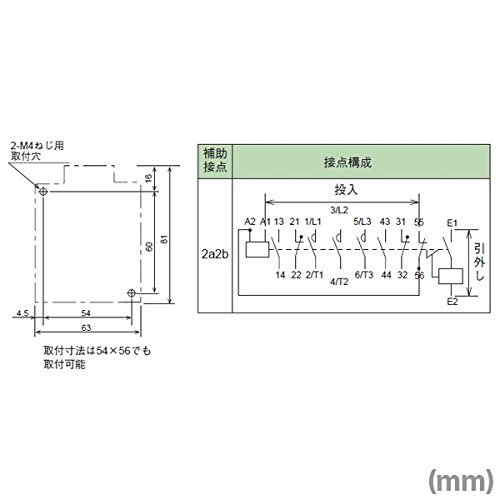

接点構成: 標準(特殊) 2a2b
[性能]
閉路電流容量[A](AC-3級)
・AC220V 250
・AC440V 230
遮断電流容量[A] (AC-3級)
・AC220V 200
・AC440V 184
[操作コイル]
操作電圧種類 交流
特性
・入力瞬時[VA] 投入：80　引外し：110
[操作コイル用サージ吸収] なし
[端子カバー]
充電部保護カバー あり
配線合理化端子機能 なし
[製品取付方法] ねじ、DINレール
[主回路電圧[V]]
AC200～220V
AC380～440V
AC500～550V

注1 定格使用電流は定格使用電圧において性能を満足して使用できる最大電流です。
注2 動作電圧は60Hzでの20℃コールド状態における平均値です。AC200Vコイル以外の時はほぼ電圧に比例としてお求めください。
