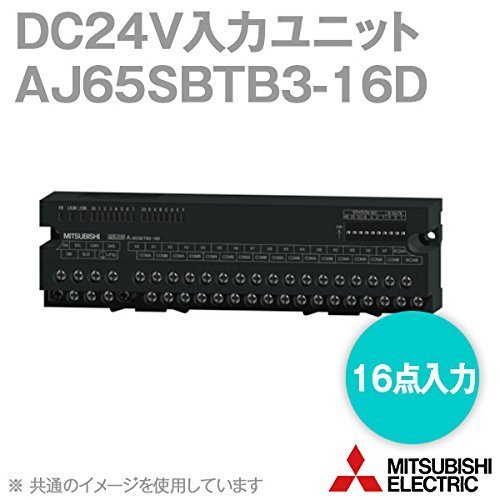

三菱電機 AJ65SBTB3-16D (DC24V入力ユニット) (16点入力) (3線式) NN

商品説明

性能仕様
[型式] AJ65SBTB3-16D
[入力形式] DC入力（プラスコモン／マイナスコモン共用タイプ）
[入力点数] 16点
[定格入力電圧] DC24V
[定格入力電流] 約7mA
[使用電圧範囲] DC19.2～26.4V（リップル率5％以内）
[最大同時入力点数] 100％
[入力ON電圧／ON電流] 14V以上／3.5mA以上
[入力OFF電圧／OFF電流] 6V以下／1.7mA以下
[入力抵抗] 約3.3kΩ
[入力コモン方式] 16点 1コモン（端子台形1線式）
[保護等級] IP2X
[局種別] リモートI/O局
[占有局数] 1局
[ユニット電源]
　電圧 DC20.4～26.4V（リップル率5％以内）
　電流 45mA以下（DC24V，全点ON時）
[外部配線接続方式] 通信部，ユニット電源部：7点2ピース端子台（M3ネジ）
　　　　　　　　　 入出力電源部，入出力部：10点直付け端子台（M3ネジ）

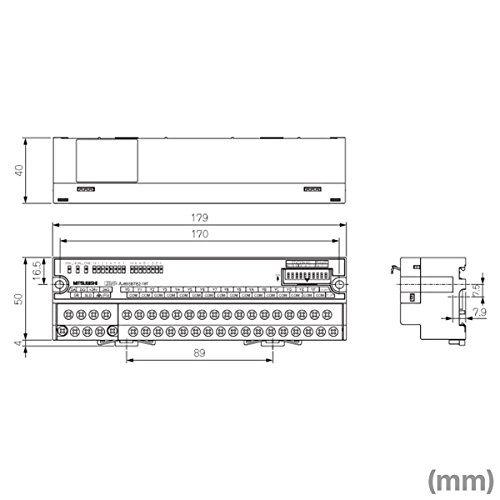

[外形寸法]
　H 50mm
　W 179mm
　D 40mm
[質量] 0.25kg

一般仕様
[使用周囲温度] 0～55℃
[保存周囲温度] -20～75℃
[耐衝撃] JIS B 3502, IEC 61131-2 に適合
　　　　（147m/s2，XYZ3方向各3回）
[使用雰囲気] 腐食性ガスのないこと
[使用標高] 2000m以下
[設置場所] 制御盤内
