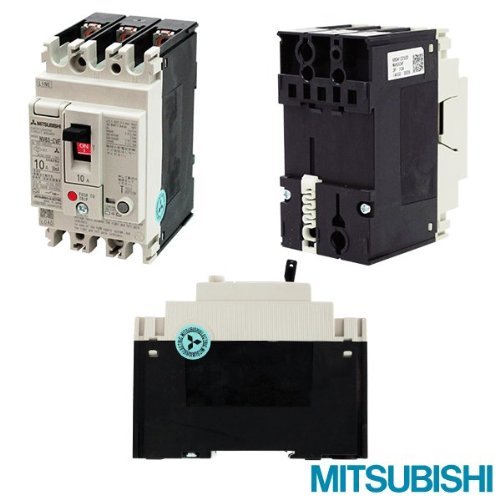

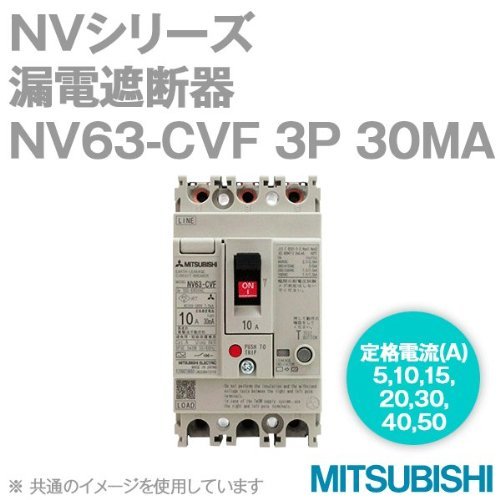

三菱電機 NV63-CVF 3P 10A 30MA 3極 (漏電遮断器) (高速形) NN

商品説明

[種別] 漏電遮断器（一般用途）
[シリーズ名] F Style NV-Cクラス（経済品）
[フレーム A] 50
[形名] NV63-CVF
[極数] 3
[定格電流(A)] 10
[相線式] 3φ3W,1φ3W,1φ2W
[定格使用電圧 Ue (V) AC] 100-440
[高速形]
　定格感度電流(mA) 30
　最大動作時間 s at Iδn 0.1、at 5IΔn 0.04
[漏電表示方式] 表示窓
[定格短絡遮断容量(kA)]
　JIS C 8201-2-2 Ann.1、JIS C 8201-2-2 Ann.2、IEC 60947-2　2nd.ed.（Icu/Ics）
　AC440V 2.5/2.5、AC415V 5/5、AC400V 5/5、AC230V 7.5/7.5、AC200V 7.5/7.5、AC100V 7.5/7.5
[定格インパルス耐電圧(kV)] 6
[電流の種類] AC
[アイソレーション適合] 適合
[逆接続] －
[開閉寿命（回）]
　機械的 10000
　電気的 6000
[選択度種別（使用カテゴリー）] A
[汚損度] 2
[EMC環境条件（環境A又は環境B）] A

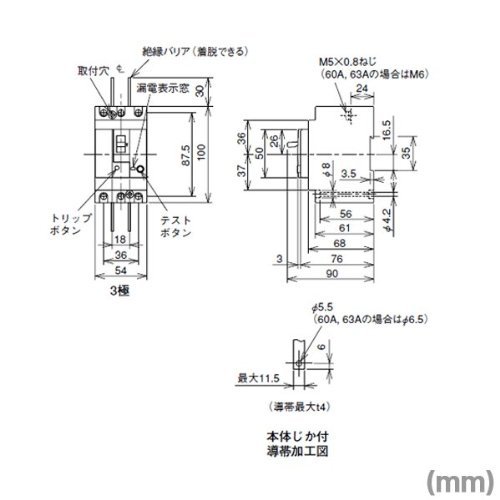

[外形寸法(mm)]
　a 54
　b 100
　c 68
　ca 90
[表面形製品質量(kg)] 0.5
[接続方式] 表面形(F) 圧着端子用
[別売部品]
　とってロック装置 LC、HL
　端子カバー TC-L、TC-S
　IEC 35mmレール取付用アダプター 標準装備
[規格認証] 電気用品安全法 適合
[過電流引きはずし方式] 熱動-電磁
[トリップボタン] 有
