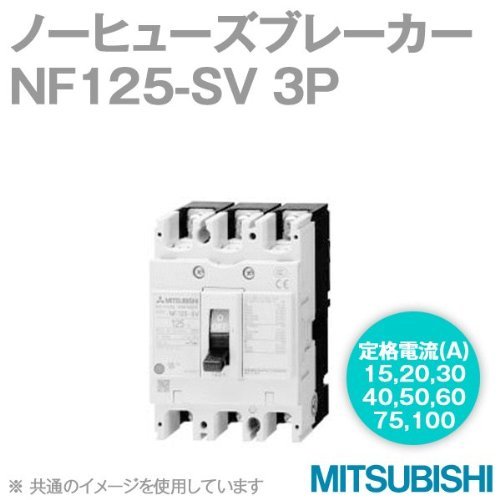

三菱電機 NF125-SV 3P 30A (ノーヒューズブレーカー) (3極) (AC/DC) NN

商品説明

[種別] ノーヒューズ遮断器（一般用途）
[シリーズ名] NF-Sクラス（汎用品）
[フレーム A] 100
[形名] NF125-SV
[極数] 3
[定格電流(A)] 30
[定格絶縁電圧(V)] 690
[定格短絡遮断容量(kA)]
　JIS C 8201-2-2 Ann.1、JIS C 8201-2-2 Ann.2、IEC 60947-2、EN 60947-2（Icu/Ics）
　　AC690V 8/8、AC500V 18/18、AC440V 25/25、AC415V 30/30、AC400V 30/30、
　　AC380V 30/30、AC230V 50/50、AC200V 50/50、DC250V 40/40
　GB 14048.2（Icu/Ics）
　　AC415V 30/30、AC400V 30/30、AC380V 30/30、AC230V 50/50、DC250V 40/40
　NK（Icu/Ics）
　　AC450V 25/25、AC240V 50/50
[定格インパルス耐電圧(kV)] 8
[電流の種類] AC/DC
[アイソレーション適合] 適合
[逆接続] 可
[開閉寿命（回）]
　機械的 25000
　電気的 10000
[選択度種別（使用カテゴリー）] A
[汚損度] 3
[EMC環境条件（環境A又は環境B）] 対象外
[外形寸法(mm)]
　a 90
　b 130
　c 68
　ca 90
[表面形製品質量(kg)] 1.0
[接続方式]
　表面形(F) 圧着端子用
[別売部品]
　遮断器用BOX（箱入り） 閉鎖形(S)
　電気操作装置 NFM NVM
　機械連動子(MI) パネル取付
　とってロック装置 LC、HL
　操作とって F形、S形
　端子カバー TC-L、TC-S、TTC、BTC、PTC
　裏面スタッド(B-ST)
　埋込取付枠(FP)
　さし込端子台(PM)
[規格認証]
　電気用品安全法 適合
　CCC 取得
　CEマーク 自己宣言
[過電流引きはずし方式] 熱動-電磁
[トリップボタン] 有
